 Заголовок сообщения: распайка разъема сигнализации.
СообщениеДобавлено: 14 апр 2015, 10:32
Не в сети
Новичок
Новичок

Зарегистрирован: 24 мар 2015, 18:11
Сообщений: 51
Откуда: Алматы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Racer Viper 130
Стаж: 12

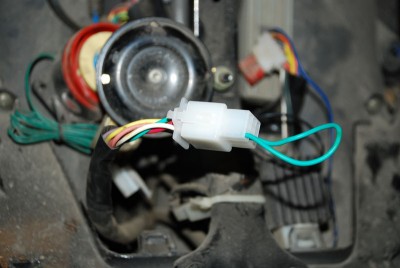

Искал по форуму но так и не нашел, ребят подкиньте распайку разъема под сигналку. Хочу установить Starline v62 но не охото резать провода. А под клювом штатный разьем есть.


Вложения:
47ea409f29e4ec9872cc1a517417ac3c.jpg [ 58.32 KiB | Просмотров: 7600 ]
Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: распайка разъема сигнализации.
СообщениеДобавлено: 14 апр 2015, 11:38
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
Не оно?
download/file.php?id=14306&mode=view

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.
Вернуться наверх
 Профиль

advanced
 Заголовок сообщения: Re: распайка разъема сигнализации.
СообщениеДобавлено: 14 апр 2015, 12:01
Не в сети
Новичок
Новичок

Зарегистрирован: 24 мар 2015, 18:11
Сообщений: 51
Откуда: Алматы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Racer Viper 130
Стаж: 12
GRO писал(а):
Не оно?
download/file.php?id=14306&mode=view


Не подходит. это от сигналки.
Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: распайка разъема сигнализации.
СообщениеДобавлено: 14 апр 2015, 12:03
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
advanced
А я от чего дал?
От дверного звонка?

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.
Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: распайка разъема сигнализации.
СообщениеДобавлено: 14 апр 2015, 12:17
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
Цитата:
На самом блоке сигнализации:
1. красный
2. чёрный
3. серый
4. розовый
5. синий
6. оранжевый
7. жёлтый
8. жёлтый
+ два белых на сирену

разъём на скутере:
1. Красный
2. Красный с жёлтой полосой
3. Чёрный
4. Зелёный
5. Коричневый с белой полосой
6. Чёрный с белой полосой
7. Голубой
8. Рыжий

Цитата:
Pазъём на скутере:

1. Красный - постоянный "+"
2. Красный с жёлтой полосой - "+" к реле стартера
3. Чёрный - "+" с замка зажигания
4. Зелёный "масса"
5. Коричневый с белой полосой - блокировка зажигания
6. чёрный с белой полосой - блокировка зажигания
7. Голубой - правые поворотники
8. Рыжий - левые поворотники

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.
Вернуться наверх
 Профиль

advanced
 Заголовок сообщения: Re: распайка разъема сигнализации.
СообщениеДобавлено: 16 апр 2015, 08:25
Не в сети
Новичок
Новичок

Зарегистрирован: 24 мар 2015, 18:11
Сообщений: 51
Откуда: Алматы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Racer Viper 130
Стаж: 12
Цитата:
Pазъём на скутере:
1. Красный - постоянный "+"
2. Красный с жёлтой полосой - "+" к реле стартера
3. Чёрный - "+" с замка зажигания
4. Зелёный "масса"
5. Коричневый с белой полосой - блокировка зажигания
6. чёрный с белой полосой - блокировка зажигания
7. Голубой - правые поворотники
8. Рыжий - левые поворотники
[/quote]


Я правильно понимаю, для блокировки надо Коричневый с белой полосой и чёрный с белой полосой закоротить, и тогда двигатель не заведется? Как глушится двигатель?
Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: распайка разъема сигнализации.
СообщениеДобавлено: 16 апр 2015, 11:26
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
advanced писал(а):
Я правильно понимаю, для блокировки надо Коричневый с белой полосой и чёрный с белой полосой закоротить, и тогда двигатель не заведется? Как глушится двигатель?

Нет, не правильно понимаешь.
Двигатель глушится закорачиванием провода от индуктивного датчика на массу.
При желании это можно даже увидеть на схемах.
