 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 14 фев 2011, 13:30
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 29 дек 2010, 13:30
Сообщений: 20
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: jia jue jj50qt-11
Стаж: 6 месяцев
JiaJue
50,125,150cc
Вложение:
01.jpg [ 983.06 KiB | Просмотров: 16972 ]


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 13 мар 2011, 16:52
Не в сети
Опытный
Опытный

Зарегистрирован: 14 ноя 2010, 10:53
Сообщений: 809
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За стайлинг (1)
Скутер: кабанчик. 250 куб.
Стаж: 3 года.

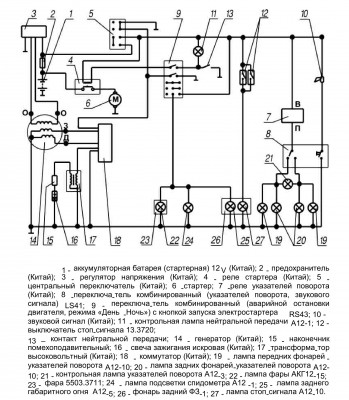

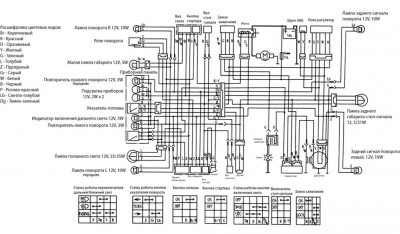

и я пару схем выложу)


Вложения:

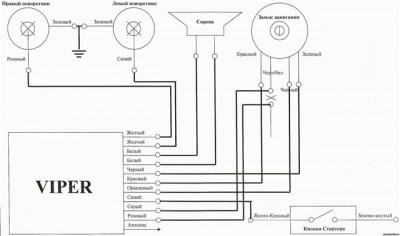

сигнализации.jpg [ 32.74 KiB | Просмотров: 23875 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 17 мар 2011, 04:00
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:

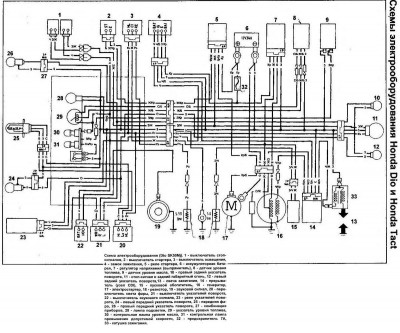

Безымянный11.jpg [ 222.8 KiB | Просмотров: 23852 ]
Вложение:
Безымянный12.JPG [ 214.92 KiB | Просмотров: 23852 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 02 окт 2011, 19:11
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:
Безымянный9.JPG [ 56.18 KiB | Просмотров: 23350 ]
Вложение:
Безымянный6.JPG [ 72.69 KiB | Просмотров: 23350 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 11 окт 2011, 19:39
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 28 янв 2012, 00:54
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 29 янв 2012, 12:33
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Hyosung_GT_125_Comet
Kymco_Super_8_50_Euro_2

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 20 фев 2012, 16:00
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 21 мар 2009, 00:12
Сообщений: 19877
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.


Вернуться наверх
 Профиль

 Заголовок сообщения: 3 фазный регулятор напряжения.
СообщениеДобавлено: 02 апр 2012, 00:35
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 20 апр 2007, 22:20
Сообщений: 2829
Откуда: Германия
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: 139QMB
Стаж: 7

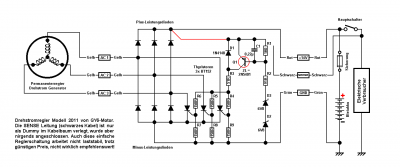

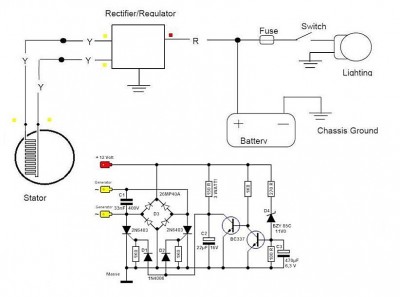

3 фазный регулятор напряжения.


Вложения:
mod2011_splan_german.png [ 14.13 KiB | Просмотров: 22891 ]
mod2011_splan.png [ 45.82 KiB | Просмотров: 22891 ]
mod2011_offen.jpg [ 51.98 KiB | Просмотров: 22891 ]

_________________
Продумано не сказано!
Сказано не услышано!
Услышано не понято!
Понято не принято!
Принято не сделано!
Сделано не законченно!
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 11 май 2012, 22:13
Не в сети
Бывалый
Бывалый

Зарегистрирован: 10 авг 2011, 07:31
Сообщений: 285
Откуда: Москва.СЗАО.Щукино.
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Yamaha Majesty 400
Стаж: 5 годков

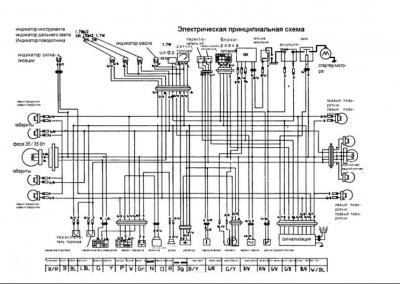

Ирбис ,омакс грейс

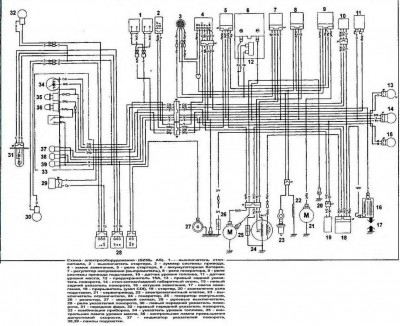

Вложения:

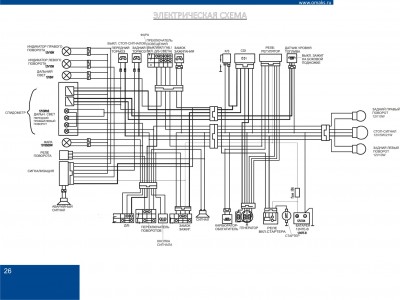

Схема.jpg [ 371.02 KiB | Просмотров: 22614 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 11 май 2012, 22:25
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 21 мар 2009, 00:12
Сообщений: 19877
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года

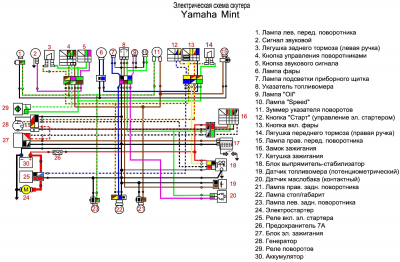

Виды коммутаторов, распиновка разъемов и типовые модели скутеров, мотоциклов.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 07 июн 2012, 11:47
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 15:07
Сообщений: 7643
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
Вложение:

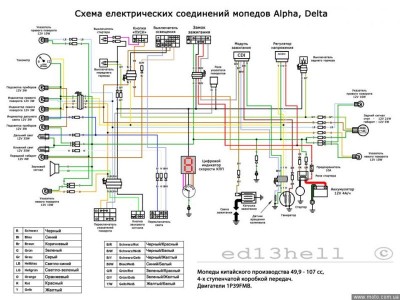

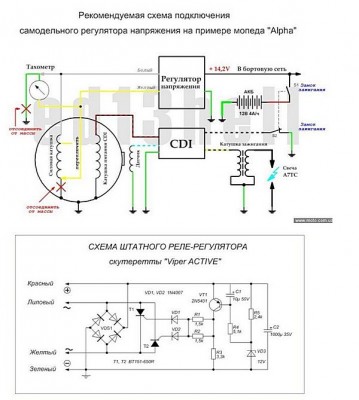

мопед альфа, дельта.jpg
мопед альфа, дельта.jpg [ 88.86 KiB | Просмотров: 20311 ]


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 09 июн 2012, 18:07
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:
Комментарий к файлу: Эл. схема системы пуска двигателя Vino 50
vino_50_1.jpg [ 455.17 KiB | Просмотров: 20294 ]
Вложение:

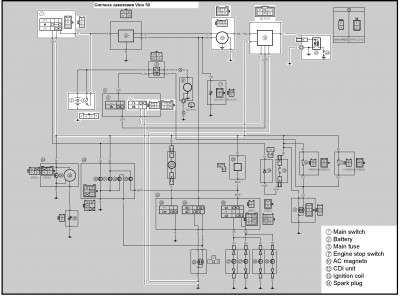

Комментарий к файлу: Эл. схема системы зажигания Vino 50
vino_50_0.jpg [ 443.31 KiB | Просмотров: 20294 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 09 июн 2012, 22:49
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Учитывая то, что с файлообменника -http://rghost.ru/- файлы удаляются по истечении срока, размещаю файл здесь.
Вложение:
Vino50_Service_Manual_electrics.zip [558.43 KiB]
Скачиваний: 676

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 10 июн 2012, 00:31
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3180
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:

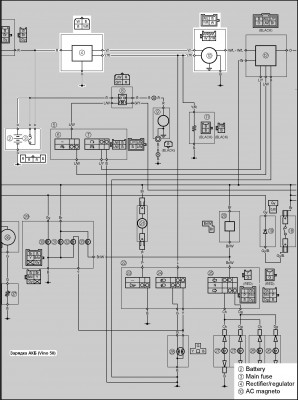

Комментарий к файлу: Зарядка АКБ Vino 50
vino_50_2.jpg [ 425.33 KiB | Просмотров: 17995 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль
