DIMAL
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 17 мар 2013, 13:49
Не в сети
Бывалый
Бывалый

Зарегистрирован: 10 авг 2011, 06:31
Сообщений: 285
Откуда: Москва.СЗАО.Щукино.
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Yamaha Majesty 400
Стаж: 5 годков

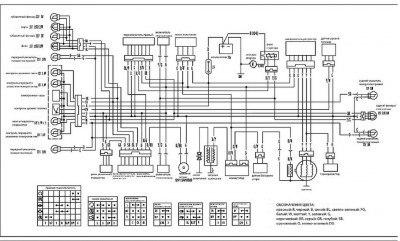

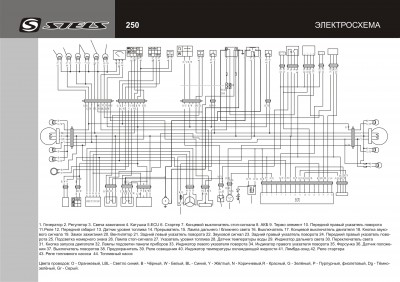

Электросхема Stels Caffenero 250


Вложения:
Электо схема Stels Caffenero 250.jpg
Электо схема Stels Caffenero 250.jpg [ 647.66 KiB | Просмотров: 26873 ]
Вернуться наверх
 Профиль

funix
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 21 июл 2013, 19:59
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7631
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4

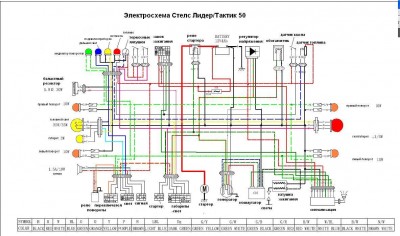

Схема Стелс тактик/лидер/скиф-50, оно же и кивей факт-50, хурикан, фокус. Под аналоговую приборку.


Вложения:
схема лидер.JPG
схема лидер.JPG [ 144.23 KiB | Просмотров: 26131 ]
Вернуться наверх
 Профиль

mad_plumber
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 23 ноя 2013, 11:31
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 дек 2010, 19:18
Сообщений: 1288
Откуда: Саранск, Мордовия
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За тех. помощь 1-й степени (1)
Скутер: Atlant Calypso 150cc
Стаж: 5
CFMOTO JETMAX 250

_________________
ДрррррррррррррррррpppРРРРрppрррррДрррррррррррр
150cc.ru
Вернуться наверх
 Профиль

Hors
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 27 апр 2014, 13:50
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 18:07
Сообщений: 3186
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:
Stilet_150Z_Joker_150Z(Patron).jpg [ 143.73 KiB | Просмотров: 25144 ]

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“
Вернуться наверх
 Профиль

Hors
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 03 мар 2015, 22:03
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 18:07
Сообщений: 3186
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:

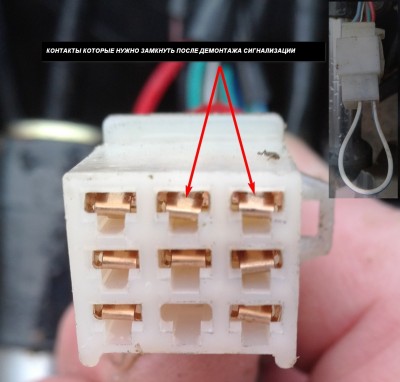

Комментарий к файлу: После демонтажа сигнализации, для останова двигателя ключом замка зажигания.
Р_сиг.jpg [ 295.44 KiB | Просмотров: 24001 ]

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“
Вернуться наверх
 Профиль

funix
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 13 май 2015, 09:26
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7631
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4

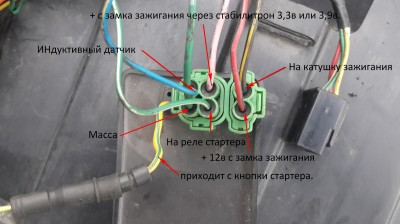

Нагло скопировал из другой темы
Вложение:
20150512_190129.jpg [ 351.54 KiB | Просмотров: 23065 ]


Вернуться наверх
 Профиль

Hors
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 20 май 2015, 00:35
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 18:07
Сообщений: 3186
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:

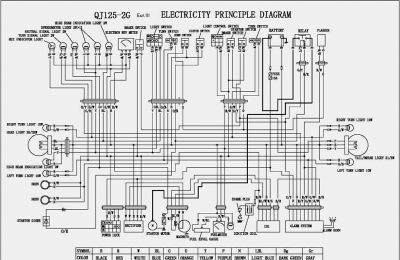

Keeway SuperLight.PNG
Keeway SuperLight.PNG [ 233.58 KiB | Просмотров: 22949 ]

Вложение:
k_a50.PNG [ 645.55 KiB | Просмотров: 21593 ]

Вложение:
QJ50-23.PNG [ 250.28 KiB | Просмотров: 20780 ]

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“
Вернуться наверх
 Профиль

aivar242
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 07 ноя 2015, 03:57
Не в сети
Наблюдатель

Зарегистрирован: 30 окт 2015, 23:30
Сообщений: 6
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: JMStar JSD 100-6
Стаж: 1

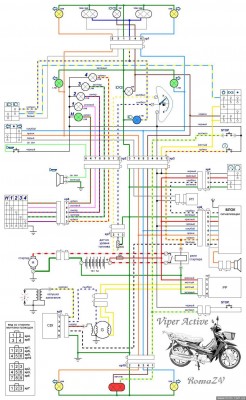

Схема скутеретты - Viper Active.


Вложения:
Viper Active.jpg
Viper Active.jpg [ 251.51 KiB | Просмотров: 21238 ]
Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 23 фев 2016, 23:00
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года

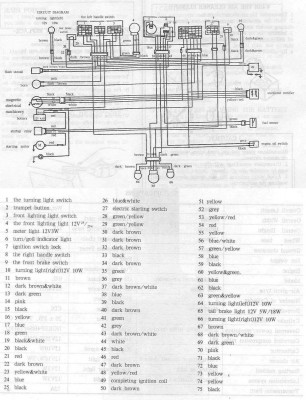

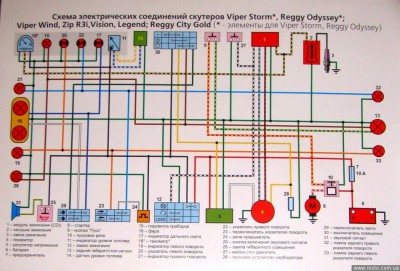

viper storm 50 и прочие.


Вложения:
459713_1.jpg [ 124.46 KiB | Просмотров: 20867 ]

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.
Вернуться наверх
 Профиль

Jorik100
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 12 июн 2016, 01:45
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 31 мар 2015, 23:08
Сообщений: 12
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Картинг
Стаж: 3
Две схемы.

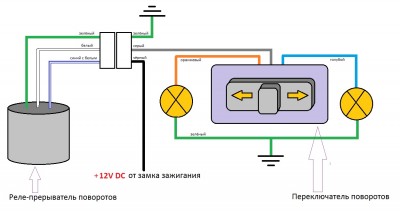

Одна показывает как подключается реле-прерыватель поворотников.

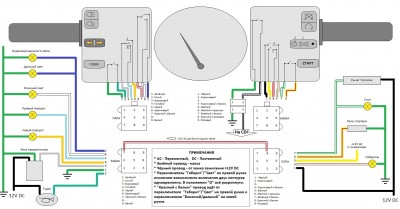

Вторая показывает как устроены переключатели на руле, какими проводами выводятся в фишку и какие цвета у проводов в жгутах для соединения с потребителями.


Вложения:
Схема 2.jpg
Схема 2.jpg [ 262.21 KiB | Просмотров: 18731 ]
схема.jpg [ 98.5 KiB | Просмотров: 18731 ]
Вернуться наверх
 Профиль

Hors
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 05 сен 2016, 12:11
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 18:07
Сообщений: 3186
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:

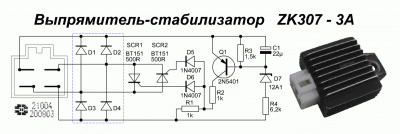

ZK307-3A.GIF [ 68.7 KiB | Просмотров: 16131 ]

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“
Вернуться наверх
 Профиль

Hors
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 21 июл 2018, 13:39
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 18:07
Сообщений: 3186
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:
wiring_d1e41qmb.jpg [ 228.51 KiB | Просмотров: 6988 ]

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“
Вернуться наверх
 Профиль

--Phoenix--
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 10 июл 2019, 21:37
Не в сети
Опытный
Опытный
Аватар пользователя

Зарегистрирован: 28 авг 2012, 09:30
Сообщений: 616
Откуда: МоскваБад
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: MaxJet249
Стаж: 24

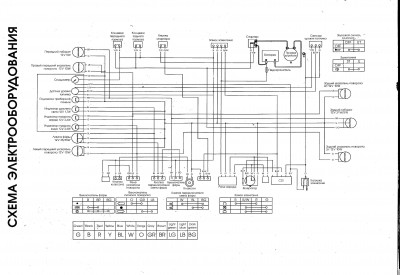

Электросхема Reggy Fantom
Вложение:
murza.jpg [ 980.12 KiB | Просмотров: 11978 ]


Вернуться наверх
 Профиль

Hors
 Заголовок сообщения: Re: Электросхемы (Только схемы! Без вопросов!)
СообщениеДобавлено: 06 дек 2022, 10:48
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 18:07
Сообщений: 3186
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:

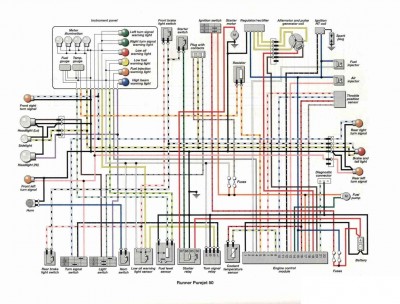

elektroshema_gilera_runner_purejet_50.jpg [ 341.45 KiB | Просмотров: 6981 ]

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“
Вернуться наверх
