 Заголовок сообщения: Карбюратор в фотографиях
СообщениеДобавлено: 31 июл 2013, 17:55
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

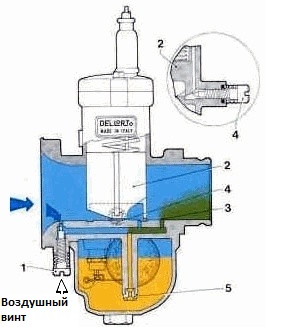

Вложение:
к1.jpg [ 32.24 KiB | Просмотров: 13191 ]

Вложение:
к2.jpg [ 47.91 KiB | Просмотров: 13191 ]

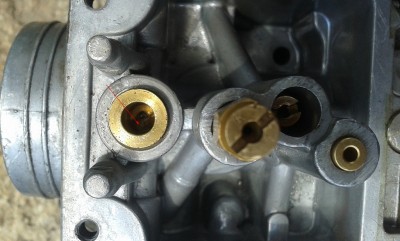

Вложение:
5.jpg [ 831.03 KiB | Просмотров: 9072 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 31 июл 2013, 18:09
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

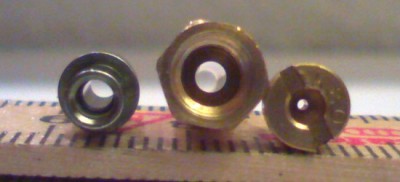

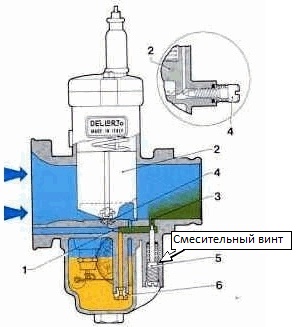

Винт "качества"
Вложение:
1045.jpg [ 49.03 KiB | Просмотров: 2921 ]

Вложение:
01.jpg [ 88.21 KiB | Просмотров: 13190 ]

Вложение:
02.jpg [ 83.52 KiB | Просмотров: 13190 ]

Вложение:
03.jpg [ 116.44 KiB | Просмотров: 13190 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 02 авг 2013, 19:29
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

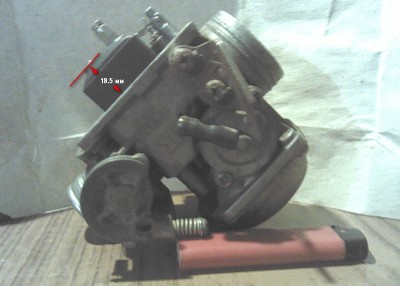

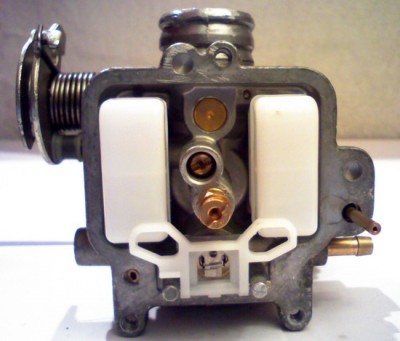

При проверке и\или регулировке уровня не нужно переворачивать карбюратор вверх "дном", ибо, поплавок под своим весом будет давить буфер, замеры будет не точны.
Вложение:
43.jpg [ 117.55 KiB | Просмотров: 13156 ]

Так тоже не правильно.
Вложение:
44.jpg [ 118.87 KiB | Просмотров: 13156 ]

По сути, нужно найти положение корпуса, при котором язычок поплавка будет касаться штока, не вдавливая его.
Вложение:
45.jpg [ 301.96 KiB | Просмотров: 13156 ]

В таком положении провести контроль и, при необходимости, регулировку уровня.

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 02 авг 2013, 21:02
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

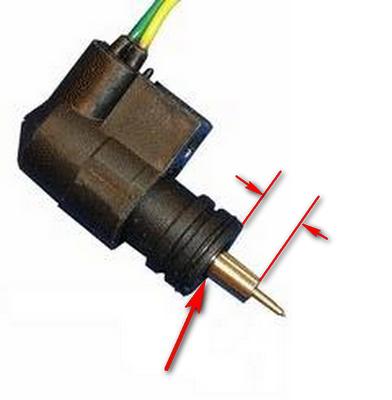

Проверка работоспособности обогатителя.

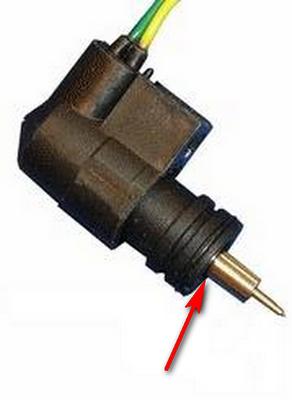

Возьмем обогатитель, кстати, заметьте положение клапана.
Вложение:
47.jpg [ 11.38 KiB | Просмотров: 13803 ]

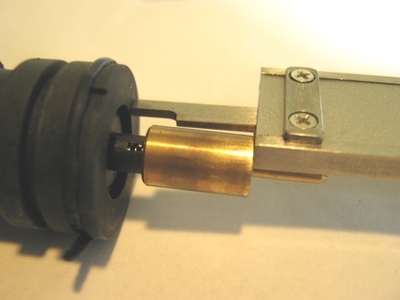

Измерим расстояние
Вложение:
47.jpg [ 13.29 KiB | Просмотров: 13803 ]

Далее подключим к АКБ, или другому источнику тока напряжением 12 вольт.
Ждем около пяти минут.
Должно получиться так
Вложение:
56.jpg [ 268.07 KiB | Просмотров: 13803 ]

Измеряем.
Вложение:
101.jpg [ 59.71 KiB | Просмотров: 13803 ]

Можно линейкой.
Ход должен составить 5-6 мм.

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 02 авг 2013, 21:31
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

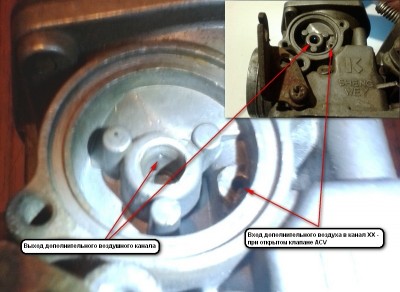

Проверка всей системы холодного пуска.
Удобнее делать на снятом карбюраторе, автоматический воздушный клапан естественно установлен.
Итак, проверим открыт ли клапан обогатителя.
Для этого нужно соблюсти условие, автоматический воздушный клапан должен быть холодным.
Находим подходящий шланг, на мой взгляд, от капельницы в самый раз.
Вставляем в воздушный канал системы холодного пуска, дуем, слушаем...
Из того отверстия "выход", воздух идти должен.
Вложение:
09.jpg [ 25.45 KiB | Просмотров: 13795 ]

Вложение:
209.jpg [ 17.75 KiB | Просмотров: 13795 ]

Теперь проверим обратное, т.е., закрытие автоматического воздушного клапана.
Действия со шлангом те же, но автоматический воздушный клапан нужно подключить к источнику тока.
Вложение:
210.jpg [ 18.82 KiB | Просмотров: 13795 ]

Выждать пять минут.
Воздух через "выход" идти не должен.

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 08 авг 2013, 20:56
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:
1784.jpg [ 279.58 KiB | Просмотров: 13484 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 10 авг 2013, 00:44
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

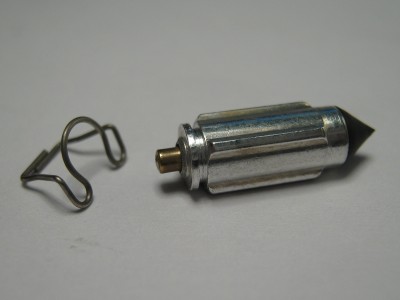

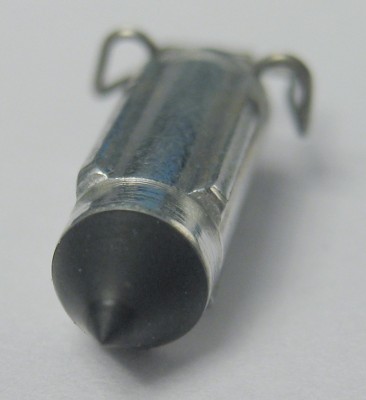

Снятие поплавка и извлечение запорной иглы.
Вложение:
001.jpg [ 429.24 KiB | Просмотров: 13184 ]

Вложение:
002.jpg [ 278.33 KiB | Просмотров: 13181 ]

Вложение:
003.jpg [ 302.83 KiB | Просмотров: 13181 ]

Вложение:
004.jpg [ 290.38 KiB | Просмотров: 13181 ]

Вложение:
005.jpg [ 264.69 KiB | Просмотров: 13181 ]

Вложение:
006.jpg [ 257.61 KiB | Просмотров: 13180 ]

Вложение:
007.jpg [ 366.76 KiB | Просмотров: 13180 ]

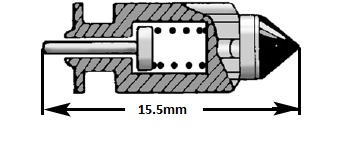

Вложение:
008.jpg [ 17.81 KiB | Просмотров: 1179 ]

Примечание: при чистке карбюратора, канал поступления топлива продувать со стороны запорной иглы.

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 17 авг 2013, 06:07
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

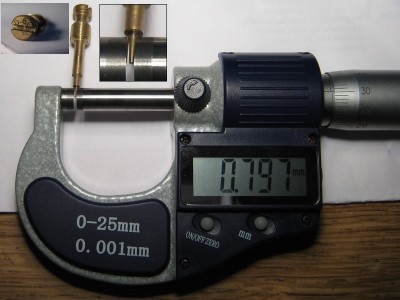

Вложение:
65.jpg [ 53.86 KiB | Просмотров: 13170 ]

Вложение:
66.jpg [ 22.97 KiB | Просмотров: 13170 ]

Вложение:
67.jpg [ 30.84 KiB | Просмотров: 13170 ]

Вложение:
69.jpg [ 546.78 KiB | Просмотров: 13170 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 15 сен 2013, 20:12
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:
43.jpg [ 195.48 KiB | Просмотров: 13066 ]

Вложение:
47.jpg [ 193.5 KiB | Просмотров: 13066 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 15 сен 2013, 22:21
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

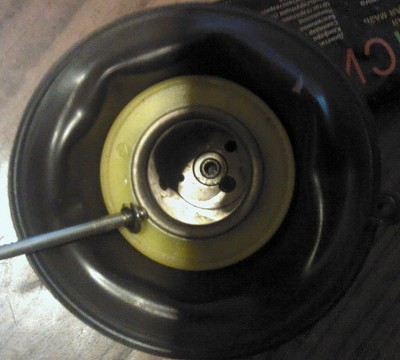

Правильное расположение пластины, фиксирующей иглу ГДС в золотнике.(карбюратор PD24J)
Вложение:
Изображение 002.jpg
Изображение 002.jpg [ 38.31 KiB | Просмотров: 13053 ]

Вложение:
4251.jpg [ 119.32 KiB | Просмотров: 11294 ]

1. место для резинового кольца.
2. место для стопорной (рег.) шайбы.
Вложение:
4409.JPG [ 12.43 KiB | Просмотров: 11294 ]

Вложение:
4314.jpg [ 144.33 KiB | Просмотров: 11294 ]

Вложение:
4408.jpg [ 75.09 KiB | Просмотров: 11294 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 09 окт 2013, 19:21
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

СообщениеСообщение было удалено | удалил: Hors | 10 ноя 2013, 15:09.
Причина: не соответствует тематике темы.
 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 12 фев 2014, 16:17
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ









_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Карбюратор в фотографиях
СообщениеДобавлено: 25 июн 2019, 15:14
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3179
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Вложение:
Комментарий к файлу: По стрелке виновница, то бензин из корпуса воз. фильтра, то пустая поплавковая.
20190625_123226.jpg [ 300.76 KiB | Просмотров: 2891 ]

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

Показать сообщения за:  Сортировать по:
Начать новую тему Эта тема закрыта, Вы не можете редактировать и оставлять сообщения в ней.  [ Сообщений: 14 ]

Часовой пояс: UTC + 3 часа [ Летнее время ]


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Powered by phpBB © phpBB Group
china-scooter.ru © 2006-2019
