ДОБРОГО ВРЕМЕНИ СУТОК! Люди, подскажите пожалуйста, какая распиновка проводов на 5-ти контактном реле регуляторе? Скутер 125 кубов, двигатель 139QMB
Очень благодарен за помощь.

venturav
На ,,ГЛАВНОЙ,, странице форума, есть статья о переделке генератора. Там распиновка твоего реле. И описание, какой провод куда идет.
Распиновка следующая: красный провод – плюсовой выход постоянки – подключаем на плюс аккумулятора, зеленый – минусовой выход постоянки – на массу, желтый – вход переменки – на желтый от генератора, белый – второй вход переменки – на наш выведенный провод с генератора. Черный провод является управляющим SENSE. Что такое SENSE? Это система, встроенная в регулятор, не позволяющая напряжению прыгнуть выше 14,4в. Соединяем его с красным проводом регулятора (выходом +12в).

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.

Тут много чего по электрике, в том числе и по РН разым.

viewtopic.php?f=3&t=15007&p=481397&hilit=%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%81%D1%85%D0%B5%D0%BC%D1%8B#p481397

_________________

Это все понятно, у меня почти такое же реле, только черное и отверстия не овальные, а круглые, и по расцветке проводов такие же, только очерёдность чуть другая.

Ну что, больше никто не поможет?

venturav

Так обьясни, что еще не так.

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.

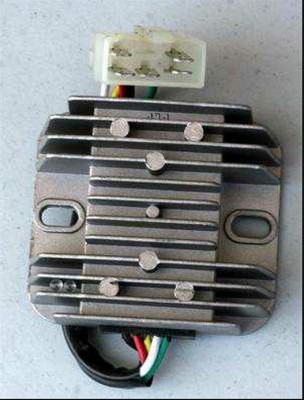

у меня 125-ка но походу просто поршневая менена.. гена стоит 2-х фазный (или 1-но фазный.. короче там два провода на зажигание и фишка с тремя контактами: желтый, белый и зеленый).. дак вот.. реле по тынде пошло вот точно такое как на фотке выше.. на замену в выборе имею только два реле- либо 3-х фазное без провода на sense (две фишки выход: красный и зеленый и вход: три желтых), либо 1-но фазное (фишка на четыре контакта: белый, зеленый, красный и желтый) и тоже без провода на sense. че если я просто забью на это гребаное sense и (чтоб не переделывать гену) поставлю 1-но фазное реле с четырьмя контактами? или же можно как то установить на мой генератор реле 3-х фазное не переделывая его? (хотя какая разница тогда, коли провода на sense нет ни у того ни у другого..) блин.. я всю ночь уже торчу и нихрена не сообразил че же делать... переделывать не хочу, увеличение мощности мне нафиг не нужно..

Нонсенс.
Схемы тут:
viewtopic.php?f=111&t=15007
Ищи свою сам.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

фак.. забыл приписать, что движок 152QMI(( поэтому мне и выдали 3-х фазное реле..

Трёхфазное ещё лучше будет работать.Скажи им спасибо.
Отбрасываешь один жёлтый провод,всё остальное так же подключаешь.

Не будет лучше. Если твое 4-х контактное такое же внешне как на фото, то смело ставь, хорошее реле без сенсе, старого фасона 100% не подделка.

реле не такое же четырех-контактное, а маломощное от полтинников (маленькое).. не стал его подключать.. воткнул я трех-фазное.. соеденил белый и желтый из гены с двумя фазами реле и на выходе соеденил как должно быть (красные и зеленые) а черный просто подмотал на красный.. нет зарядки.. пять вольт и писец.. а переменку выдает как положено, но только с белого, с желтого нет путевого тока.. ток с обоих переменок должен поступать мощный? может это гене писец пришел, а я на реле грешу..?

Так надо разобраться, что раньше стояло, если маленькое с полтоса, то и гена полтосного типа, тогда рн с кубатуры не катит, любое хоть одно хоть 3-х фазное, хотя можно генератор переделать.
Собственно ты сам всех 3-х фазным запутал.

Stas999999
Стесняюсь спросить, аккумулятор живой?

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

комок живой, я заряжал его, но он снова помер под стартером)) я его вообще при ремонте не задействую, с лапки завожу и просто мультиметром промеряю..
Старое реле стояло большое пяти-контактное. надо гену разбирать и прозванивать наверное.. ну не может быть так, чтоб и старое реле и новое на выходе 5-6 вольт выдавало.. боюсь, что с катушками беда..
кстати два провода из гены на зажигание должны на массу звониться накоротко?..(они звонятся, а вот на реле фишка- не звонятся. ну только масса)) )
