 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 16:42
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7635
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4

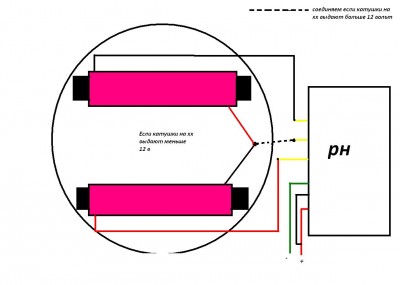

смотрим на верхнюю катушку и идем по часовой черный (начало1) на рн на желтый, красный (конец 1) на черный начало второй, красный конец второй на рн на 2-й желтый.
Вложение:
вусмсп.JPG [ 64.62 KiB | Просмотров: 4564 ]


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 16:56
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 14 янв 2008, 13:05
Сообщений: 487
Откуда: Москва СЗАО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels outlender
Стаж: 10
На мохавике два магнита. И они одновременно проходят над двумя катушками.
Спасибо за рисунок, проконсультируюсь у электрика знакомого. :)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 16:56
Не в сети
Опытный
Опытный

Зарегистрирован: 05 апр 2010, 16:24
Сообщений: 537
Откуда: Кубань
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Skywave 400, ТТР125, ТТР250,колхозник
В регуляторе чёрный провод управляющий?
Чёрный с красным в любом месте можно соединять или в определённом?

_________________
Святые по земле не ходят!


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 18:16
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 14 янв 2008, 13:05
Сообщений: 487
Откуда: Москва СЗАО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels outlender
Стаж: 10
Поговорил с электриком, черный действитель управляющий его надо на + акб через замок зажигания.
А вот как катушки подсоединить он мне сказал скрутить черные (начало катушки) между собой, а в регулятор цеплять только два красных провода.

Не пойму как правельно сделать???


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 20:25
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7635
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
Черный - питание управляющей цепи РНа, он же сенсор (датчик), с нуля на скутах на акб через замок, в самопалках можно скрутить прямо у РНа, особо не заморачиваться.
Сколько электриков столько мнений, на мой взгляд скрутив 2 черных получим противофазу, катушки будут гасить друг друга и напруга будет меньше.
По варианту 2 на картинке можно и черные скрутить и скрутку, и красные на РН, тогда получится однофазка смешением с 2-х катушек.
На картинке вар 2 двухфазка, вар 1 однофазка при малом напряжении катушек.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 21:32
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 14 янв 2008, 13:05
Сообщений: 487
Откуда: Москва СЗАО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels outlender
Стаж: 10
funix Прошу прощения туго до меня доходит по электричеству.
с одной катушки при замере тестором показывает 12 вольт на холостых (мерил сам)
если включить как у тебя на рисунке, конец (красный) к началу (черный). Что пакажет тестор? По идеи 24 в Или я путаю?
А если соединить два конца (черных) между собой, то пакажет 12 в
Получается что можно и так и так подсоединять к регулятору? В чем разница между этими двумя подключениями на выходе из регулятора?
Желтые провода можно менять местами?

про черный провод во второй клеме регулятора понял, скручу его с красным.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 21:41
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19844
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
aka81
funix предлагает тебе использовать 2/3 регулятора напряжения, при этом не придётся заморачиваться с полярностью катушек и вероятной разницей в их мощности.
Тебе же твой электрик предлагает рискнуть на авось и задействовать 1/3 регулятора напряжения.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 06 май 2015, 22:14
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 14 янв 2008, 13:05
Сообщений: 487
Откуда: Москва СЗАО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels outlender
Стаж: 10
GRO писал(а):
aka81
funix предлагает тебе использовать 2/3 регулятора напряжения, при этом не придётся заморачиваться с полярностью катушек и вероятной разницей в их мощности.
Тебе же твой электрик предлагает рискнуть на авось и задействовать 1/3 регулятора напряжения.

ты считаешь что надо делать как funix на рисунке показал? Собираю разные мнения, Как на голосовании :)
На праздниках буду соединять.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 07 май 2015, 07:55
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7635
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
Как на рисунке по варианту 2, то есть 3 провода на РН.
Вариант 1 снимаю, раз 12 вольт тебя устраивают.
Вариант электрика, не корректный, это тот же мой 1-й вариант, но катушки в противофазе друг к другу, это как 2-е батарейки вставить плюсами друг к другу, а минусы на лампочку, так вот батарейки постоянного тока, не загорятся лампочка, а с катушек напруга пойдет, но меньше.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 07 май 2015, 08:52
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 14 янв 2008, 13:05
Сообщений: 487
Откуда: Москва СЗАО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels outlender
Стаж: 10
funix писал(а):
Как на рисунке по варианту 2, то есть 3 провода на РН.
Вариант 1 снимаю,

Вариант 2 это красный первой катушки к 1 желтому, потом два начало катушки (черный провод) скручиваем вместе и в регулятор к второму желтому. Ну и красный со второй катушки к третьему желтому.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 07 май 2015, 09:54
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7635
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
начало1 на рн черный на 1желтый
конец 1 + начало2 на рн красный + черный на 2 желтый
конец 2 на рн красный на 3 желтый.
Больше объяснять не буду, а то сам запутаюсь :)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 10 май 2015, 09:17
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 14 янв 2008, 13:05
Сообщений: 487
Откуда: Москва СЗАО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels outlender
Стаж: 10
funix все подключил как у тебя на картинке. Регулятор работает. Напряжение на клеммах аккумулятора 14.3 в, ток зарядки чуть меньше 2 ампер. Причем от оборотов двигателя показания практически не меняются.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 22 ноя 2021, 17:46
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 24 окт 2010, 23:54
Сообщений: 1391
Откуда: Раменское
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За грамотность (1)
Скутер: Haobon qt10, S ZNEN-King, Рига-26
Стаж: C89

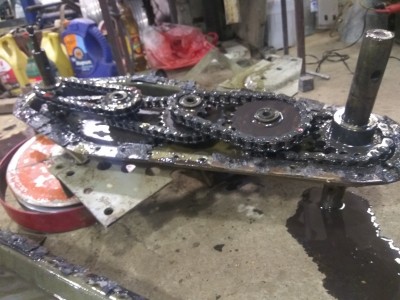

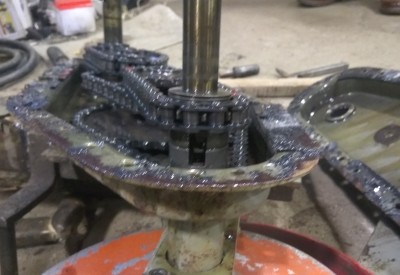

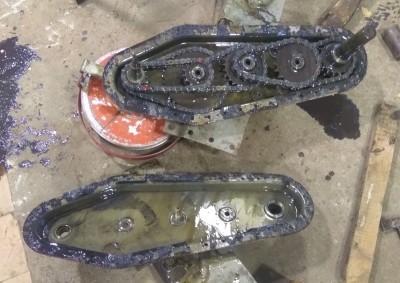

Разобрали редуктор мотоблока, в поисках неисправности, пока в поиске.....


Вложения:
IMG_20211122_152336.jpg [ 358.03 KiB | Просмотров: 1579 ]
IMG_20211122_152345.jpg [ 253.8 KiB | Просмотров: 1579 ]
IMG_20211122_152355.jpg [ 299.47 KiB | Просмотров: 1579 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 22 ноя 2021, 19:14
Не в сети
Опытный
Опытный

Зарегистрирован: 25 дек 2012, 12:27
Сообщений: 582
Откуда: Белореченск, Краснодарский край
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Атлант-мото YH150T-B 157QMJ
Стаж: 34
Перед разборкой любого агрегата с масляной ванной надо в него налить с литр бензина и поболтать, покрутить валы, бензин сразу течи обозначит.
Потом сливаем его и разбираем сухой чистенький внутри агрегат, так приятно....
А что за поломка то была?

_________________
Рига-7, Верховина-4, Верховина-5, Минск-М-106, Ява-250, Ява-350, Ява-634, Иж-Юк-5..... и два кетайцца..что дальше?
Я своё мнение никому не навязываю.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Мотокультиватор (советы, опыт)
СообщениеДобавлено: 22 ноя 2021, 21:49
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 24 окт 2010, 23:54
Сообщений: 1391
Откуда: Раменское
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За грамотность (1)
Скутер: Haobon qt10, S ZNEN-King, Рига-26
Стаж: C89
Заклинил на повышенной переключатель, что-то болталось и гремело.
В процессе разборки заработал переключатель, какого либо мусора или лишних запчастей пока не обнаружено.
В ступор вогнало наличие роликовых подшипников, везде- совсем везде! Ну только на масляной пробке не оказалось...
