 Заголовок сообщения: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 16:36
Не в сети
Наблюдатель

Зарегистрирован: 19 апр 2014, 16:31
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stariyi
Стаж: 15
Друзья!!! Помогите решить проблемку.

Мастрячу себе самодельный байк, купил двигатель LP167MM, не могу разобраться как подключить электрику, катушки зажигания в комплекте нет, выходят из мотора три разъёма и на проводах висит коробочка, типа комутатора или Бог знает что это.

Если кто располагает схемкой или какой-либо инфой - буду весьмА благодарен!.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 16:40
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 21 мар 2009, 00:12
Сообщений: 19877
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
Ищи на что ставится сей двигатель, потом ищи мануал от этого аппарата.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 16:51
Не в сети
Наблюдатель

Зарегистрирован: 19 апр 2014, 16:31
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stariyi
Стаж: 15
Да вот я до этого додумался сразу - мотовездеход SK250 имеет этот мотор, но техдокументации на него то-же нет нигде... будем искать...


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 18:16
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 дек 2010, 20:18
Сообщений: 1290
Откуда: Саранск, Мордовия
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За тех. помощь 1-й степени (1)
Скутер: Atlant Calypso 150cc
Стаж: 5
http://www.lifanth.com/en/products-a-se ... 7mm-n.html
хороший движок

_________________
ДрррррррррррррррррpppРРРРрppрррррДрррррррррррр
150cc.ru


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 20:19
Не в сети
Наблюдатель

Зарегистрирован: 19 апр 2014, 16:31
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stariyi
Стаж: 15
mad_plumber писал(а):
http://www.lifanth.com/en/products-a-services/lifan-engine/water-cooled-engine/133-162mj-z2163ml-2163ml-2n163ml-2c167mm167mm-n.html
хороший движок


Спасибо, но доступ к сайту по данной ссылке закрыт.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 20:53
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3196
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
возможно это у тебя.
копирайт.
Код:
Single-cylinder,four-stroke,water-cooled hand-clutched,electric starter/kick starter125cc/150cc
162MK

Single-cylinder,four-stroke water-cooled hand-clutched electric starter/Kick strarter 175cc
162MK-N Single-cylinder,four-stroke water-cooled innerer-reverse hand-clutched 175cc
162MJ-Z2
Single-cylinder,four-stroke,water-cooled hand-clutched double-outlet valve electric starter/kick starter 150cc
163ML-2
Single-cylinder,four-stroke water-cooled hand-clutched electric starter 200cc
163ML-2N
Single-cylinder,four-stroke,water-cooled,hand-clutched,electric starter/Kick starter reverse 200cc
163ML-2C
Single-cylinder,four-stroke,water-cooled,hand-clutched,electric starter/Kick starter for tricycle 200cc
167MM
Single-cylinder,four-stroke, water-cooled hand-clutched electric starter 250cc
167MM-N
Single-cylinder,four-stroke, water-cooled hand-clutched electric starter innerer-reverse 250cc
SPECIFICATION
Model:162MK,162MK-N
Displacement:175.1ml
Compression ratio: 10.7:1
Primary reduction: 4.055



Bore*Stroke: 62mm*58mm
Max.Net Power & Rotating Speed: 10kw/8500r/min
Rated Power & Rotating Speed: 9.8kw/8500r/min
Max.Torque & Rotating Speed: 13.5N.m/6500r/min
Min.Fuel Consumption: ≤354g/kw.h
Idling Speed:1500r/min
Ignition:CDI
Starter:electric starter/Kick starter
Lubrication: Pressure/splash
Transmission: 5 speed

Model:163ML-2,163ML-2N,163ML-2C
Displacement:197ml
Compression ratio: 10.16:1
Primary reduction: 4.055
Bore*Stroke: 63.5mm*62.2mm
Max.Net Power & Rotating Speed:12kw/8000r/min
Rated Power & Rotating Speed:10.8kw/8000r/min
Max.Torque & Rotating Speed:15N.m/6000r/min
Min.Fuel Consumption:≤354g/kw.h
Idling Speed:1500r/min
Ignition:CDI
Starter:electric starter/Kick starter
Lubrication: Pressure/splash
Transmission: 5 speed

Model:156MI-2/162MJ,162MJ-Z2
Displacement:124.1ml/149.4ml
Compression ratio: 10:1/10.3:1
Primary reduction: 4.055
Bore*Stroke: 56.5mm*49.5mm/62mm*49.5mm
Max.Net Power & Rotating Speed: 8.0kw/8500r/min/9.0kw/8500r/min
Rated Power & Rotating Speed: 7.8kw/8500r/min/8.8kw/8500r/min
Max.Torque & Rotating Speed: 9.5N.m/7500r/min/11N.m/7500r/min
Min.Fuel Consumption:≤367g/kw.h/≤354g/kw.h
Idling Speed:1500r/min
Ignition:CDI
Starter:electric starter/kick starter
Lubrication: Pressure/splash
Transmission: 5 speed

Model:167MM,167MM-N
Displacement: 229.17ml
Compression ratio: 9.5:1
Primary reduction: 4.055
Bore*Stroke: 67mm*65mm
Max.Net Power & Rotating Speed: 11.8kw/7000r/min
Rated Power & Rotating Speed: 11.5kw/7000r/min
Max.Torque & Rotating Speed: 18N.m/5500r/min
Min.Fuel Consumption:≤354g/kw.h
Idling Speed:1500r/min
Ignition:CDI
Starter: Electric starter
Lubrication: Pressure/splash
Transmission: 5 speed with reverse

======================
Желательно фото "коробочки", может все миром разберемся.

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 21:30
Не в сети
Наблюдатель

Зарегистрирован: 19 апр 2014, 16:31
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stariyi
Стаж: 15
Да, этот двигатель у меня, но что я могу из данной информации извлеч. Мне нужна распиновка разъёмов, выходящих из движка и схематично внутренность генератора и датчика положения коленвала.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 21:36
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3196
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Hors писал(а):
Желательно фото "коробочки", может все миром разберемся.

Для начала.

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 21:55
Не в сети
Наблюдатель

Зарегистрирован: 19 апр 2014, 16:31
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stariyi
Стаж: 15
Фото коробочки выложу в понедельник - всё хозяйство в гараже (не ближний свет), но что это даст(?), Коробочка - это либо коммутатор, либо реле-регулятор. Нужна общая схема электрооборудования данного двигателя, тогда всё станет ясно - и про коробочку и про всё остальное.

P.S.Обладаю далеко не начальными знаниями в электрике и электронике.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 22:13
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3196
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
Данный двигатель...возможно, 99% , имеет трехфазный генератор.
В колодке - три провода одинакового цветы, обычно - желтый.
Еще один провод, с датчика, это если коммутатор DC CDI.
Так мы увидим фото чего либо, "коробочки" разъема?
Возможно на форуме есть люди владеющие техникой с таким двигателем, но, тебе придется ждать долго..., когда они, соизволят посетить сей ресурс.
Ну...нам как бы не к спеху, подождем до понеделка...

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 22:17
Не в сети
Наблюдатель

Зарегистрирован: 19 апр 2014, 16:31
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stariyi
Стаж: 15
Я заинтигован полностью! Завтра рано утром поеду сфоткаю и выложу. Простит меня Господь, что в такой праздник занимаюсь мирской суетой.

Спасибо за участие. До завтра!


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 22:20
Не в сети
Старожил
Старожил

Зарегистрирован: 08 июл 2009, 19:07
Сообщений: 3196
Откуда: Беларусь
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Hors 154\ 157QMJ\RC125T-9X\152QMJ
С праздником!!!

_________________

https://drive.google.com/drive/folders/0B4xqEvZRMhq2dmNvNnZNNEwxUWs?usp=sharing

(выделить\правая кнопка\открыть в новой вкладке\окне)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 19 апр 2014, 22:24
Не в сети
Наблюдатель

Зарегистрирован: 19 апр 2014, 16:31
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stariyi
Стаж: 15
Спасибо. И тебя с праздником!


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 18 июн 2020, 13:38
Не в сети
Наблюдатель

Зарегистрирован: 18 июн 2020, 13:23
Сообщений: 2
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: armada 250d
Стаж: 10

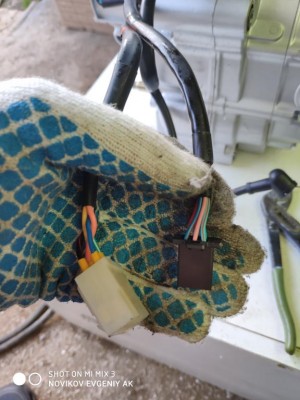

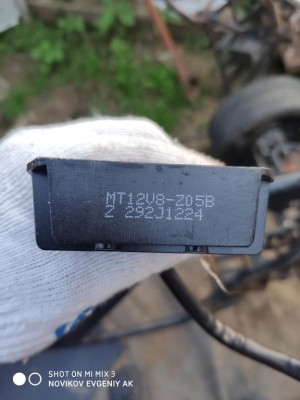

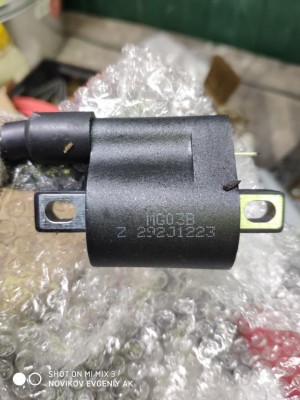

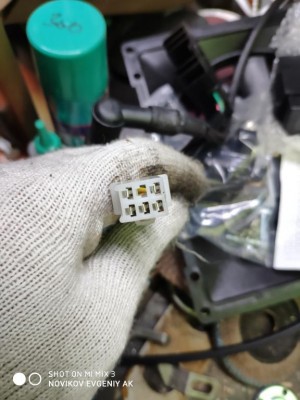

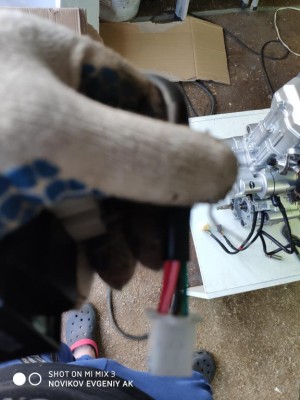

Друзья, есть вопрос по двигателю 167 мм, купив его новый не могу разобраться с подключение. Хочу просто завести, то есть подскажите куда какой провод.


Вложения:
2020-06-16 19-39-03.JPG
2020-06-16 19-39-03.JPG [ 60.22 KiB | Просмотров: 2018 ]
2020-06-16 19-38-50.JPG
2020-06-16 19-38-50.JPG [ 65.05 KiB | Просмотров: 2018 ]
2020-06-16 19-38-28.JPG
2020-06-16 19-38-28.JPG [ 57.27 KiB | Просмотров: 2018 ]
2020-06-16 19-38-02.JPG
2020-06-16 19-38-02.JPG [ 60.7 KiB | Просмотров: 2018 ]
2020-06-16 19-37-52.JPG
2020-06-16 19-37-52.JPG [ 42.73 KiB | Просмотров: 2018 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика двигателя 167ММ
СообщениеДобавлено: 18 июн 2020, 13:38
Не в сети
Наблюдатель

Зарегистрирован: 18 июн 2020, 13:23
Сообщений: 2
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: armada 250d
Стаж: 10

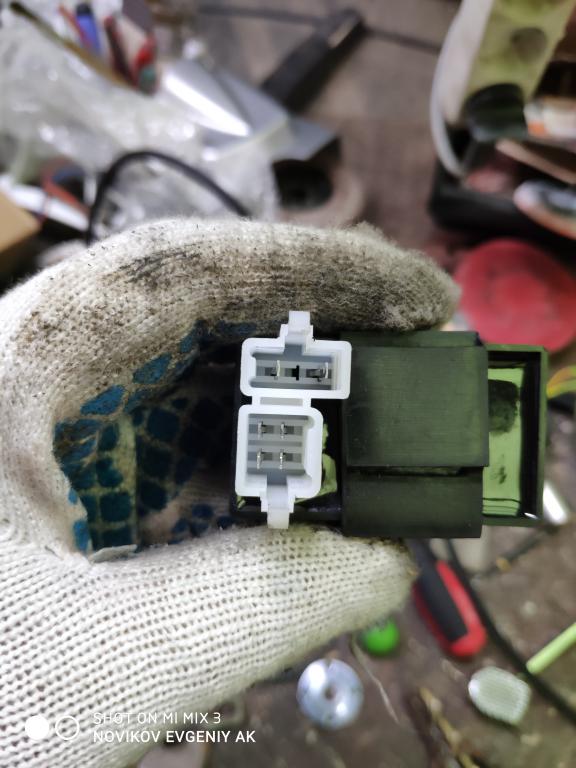

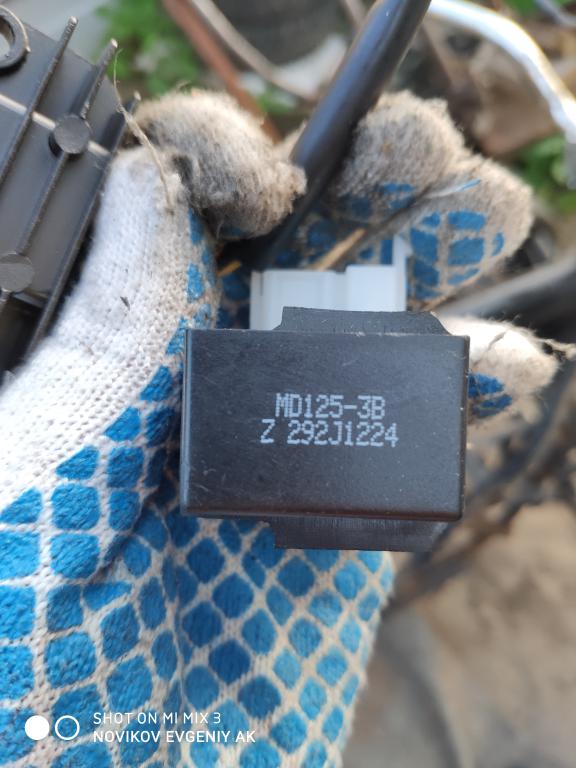

Вот еще фото


Вложения:
2020-06-16 19-39-38.JPG
2020-06-16 19-39-38.JPG [ 53.42 KiB | Просмотров: 2018 ]
2020-06-16 19-39-23.JPG
2020-06-16 19-39-23.JPG [ 60.17 KiB | Просмотров: 2018 ]
2020-06-16 19-39-09.JPG
2020-06-16 19-39-09.JPG [ 56.22 KiB | Просмотров: 2018 ]
Вернуться наверх
 Профиль

Показать сообщения за:  Сортировать по:
Начать новую тему Ответить на тему  [ Сообщений: 16 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа [ Летнее время ]


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 5


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Powered by phpBB © phpBB Group
china-scooter.ru © 2006-2019
