здраствуйте, подскажите пжл как переделать реле регулятор на 4 контакта или как подключить, оригинальный сгорел... (kymco super 8 50)

4-х контактных видел 3 вида, один несовместим.
Ты хоть фото кинь, что было и что хочешь или кусок своей схемы.

хочу подключить стандартное РР от китайских 4т, но они идут на 4 контакта (+акб, земля, и 2провода обмотки)
по схеме 5 провод идет на реле света (на сколько я понял по схеме)

Из того что понял, маленькое с китайских полтинников тебе не подойдет, нужно ставить рн для 150сс большое, с 4-я контактами (старое) или с 5-ю контактами.

Переделывается легко, красный провод соединяем с черным, в любом удобном месте.

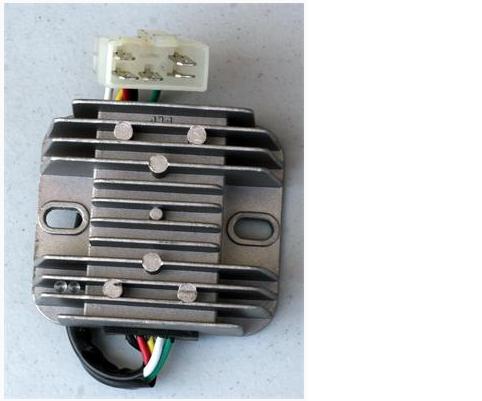

вот такую я вчера поставил соединил черный-черный, красный-красный, зеленый-зеленый, желтый-желтый, белый-розовый. два последних я так понял с обмотки... в сети на холостых примерно 15 вольт, при оборотах до 17 доходит... или на этом реле соединить красный с черным?
заметил при холостых после старта мотора, пропадает питание на 1 сек несколько раз потом все работает но нету нормального тока
п.с. соеденитель (фишка) 1в1 подходит на 5 контактов

Куда на схеме твой черный идет, я так и не понял. Черный на реле - сенсе, а проще, питание схемы регулирования, без него будет завышенное напряжение. Попробуй черный скутера не подключать, а черный реле соединить с красным, проверь напряжение, не более 14,5-14,8 должно быть на оборотах выше хх.
И опять розовый провод , здесь на форуме показывали поддельное реле с розовым проводом, где внутри рн стоял диод на красном и розовом, а желтый с желтым просто содинялись, это колхозная схема, самоделка от безысходности, но китайцы такое делают, которая только подсаживает и выпрямляет напряжение генератора, но ничего не регулирует.

Вот схема 150сс однофазного генератора, на ней установлен РН 5 контактный, у меня такая же схема но с 4 контактами.
download/file.php?id=3968&mode=view

Подключается проще некуда, 2 провода силовой катушки на вход РН, 2 провода + и -, если есть 5й контакт это сенс он подключается толи на массу толи на +.

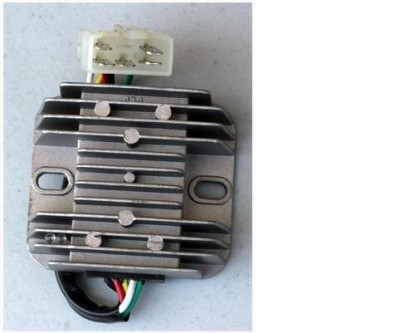

Вон выше фотка 5 контактного РН, Твой желтый и розовый с генератора подключается к белому и желтому на РН, красный + зеленый -, черный сенс, куда его я точно не знаю, не сталкивался, но например тут несколько вариантов есть.
viewtopic.php?t=16342
На первой схеме он подключен к +.

Если РН 4 контакта то с сенсом проблем нет, его там физически нету
