День добрый,прошу помощи у гуру.На нирвану поставил генератор 3 фазы ,до этого был на 1 фазу.
Для начала до установки было решено проверить сопротивление обмоток прямо в магазине.Взял мультиметр,включил резим замера сопроиивления,подключил один щуп к массе,второй попеременно к фазным обмоткам,сопротивление равно нулю.Замераю сопротивление мезду фазами,оно равно 1 ому.т.е между любым фазным проводом и другим фазным проводом 1 ом.
В важной теме написано :Сопротивление фазовых обмоток около трёх Ом.(GRO)
Как я правильно прочитал на 3 фазы 3 ома,по 1 ому на фазу? так?
Значится поставил я генератор на мотор,завёл,решил проверить напругу идущую с фазы на обогатитель,и был удивлён что напруги нету вообще.Тут появился вопрос как же будет работать обогатитель?по идее что нужно на обогатитель 2 провода от фаз кидать?но в схемах для скутеров везде идёт один провод на обогатитель
как быть?
может генератор бракованый?
генератор со статором 11 катушек,10 катушек на 3 фазы,и 1 на питание комутатора
вот такой http://www.scootermag.ru/product/818/
ротор вот такой http://www.scootermag.ru/product/847/
к этому комплекту еще куплен вот такой РН http://www.scootermag.ru/product/regulj ... ki-7-kont/РН еще не подключал т.к не понял куда подключать 4 провода на выходе(красный провод,чёрный,белый и зелёный)
Красный думаю на клемму аккумулятора,зелёный масса а куда еще 2?как можно методом прозвонки РН узнать как правильнееп одключить чтобы не пыхнуло ничего?

_________________
Форум-лучший друг человека!

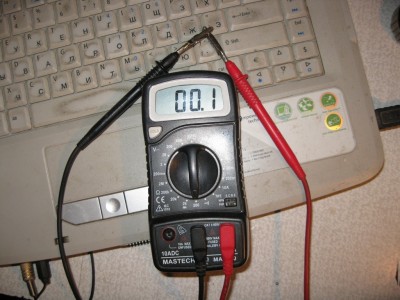

Проверил тестер.
При КЗ показывает минимум 2 Ома.
Соответственно сопротивление фазовых обмоток около 1,5 Ом.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

за тестер не гоню,проверяли даже цешкой,с массой обмотки не звонятся,так и должно быть?

_________________
Форум-лучший друг человека!

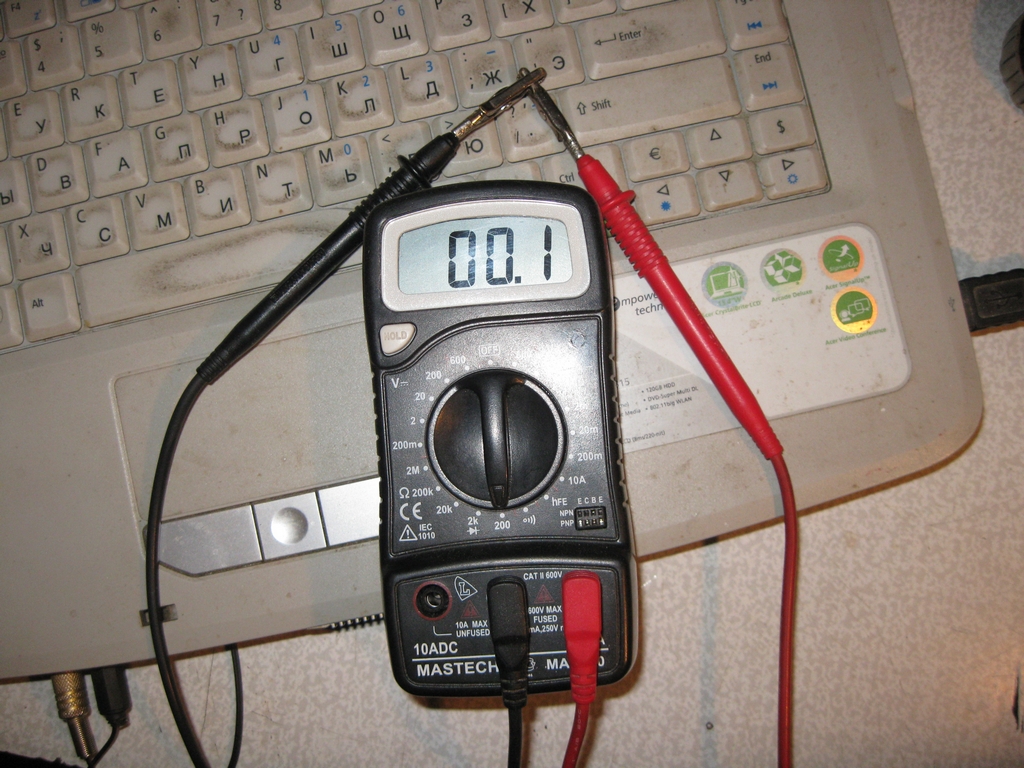

Нужно пользоваться хорошими приборами:

_________________

aser
Off topic:
Нужно, чтобы платили хорошо.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

если быть точнее звонили на корпус статора,а не с проводом в колодке минусовым,хотя смысл один,провод массы приклёпан к корпуcу
у меня мультиметр вот такой
сопротивление тестировалось мною прозвонкой резисторов сопротивление которых заранее известно,ибо написано на корпусе резистора,погрешности нет

_________________
Форум-лучший друг человека!

...Или чтоб работодатель не скупился на инструментарий.

_________________

ребят может лучше поможете,время идёт,если неисправны детали нужно успеть обменять

_________________
Форум-лучший друг человека!

ну что никто ничего не скажет по делу чтоль?
нужны ответа на следующие вопросы:
1.должны ли быть на 3 фазном генере обмотки связаня с массой?
2.как быть с обогатителем если фазные обмотки не контачат самссой? цеплять на обогатитель 2 фазы?
3.куда цеплять провода на выходе с РН? имеются(красный,видимо плюс,зелёный видимо масса,есть черный и белый которые в корпусе соединины вместе)
4. у кого на скутере стоит датчик температуры масла от 21 06? он должен при подаче на него питания на холодном двигателе отодвигать стрелку от нуля(50 градусов цельсия вернее минималка на нём)? или только при повышении температуре свыше 50 гнрадусов движение начинается?

_________________
Форум-лучший друг человека!

1. Ещё раз, читаем внимательно:

2. Маловероятный расклад.
3.Ответ наверняка лежит тут:
viewtopic.php?f=3&t=15007
4.У автомобильных указателей (а вопрос именно про указатель и не в коем случае не про датчик), есть два нулевых положения.
А именно, 0 механический и 0 электрический.
Соответственно, 0 механический - когда на прибор не подаётся питание.
0 электрический - когда на прибор подаётся питание и от датчика приходят показания, равные нулевым.
Вся хитрость, в устройстве указателя.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

ну указатель такой же как и у тебя GRO
у тебя когда зажигание выключено и потом включаеш стрелка отклоняется немного вправо или изменений нет?
блин вот теперь я на измене,почему ни одна из фаз не звонится на массу,неужели намотано неправильно?
GRO
мы лично не знакомы но можеш ради меня прозвонить хотя бы одну фазу с массой на своём генере?
может есть фотки обмоток
завтра снему гену и залью свои фото,если гена палёнка то поеду менять
просто надоело без зарядки кикой дёргать всё время дабы акум жил ради фар и ездить с постоянным незадвинутым штоком обогатителя
уже не мучаю мопед порой и езжу на велике везде

_________________
Форум-лучший друг человека!

В четвёртый раз, постарайся прочитать внимательно:

Я же и так уже перемерил.
И в данном тексте изменения внёс.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

что ж мне так не везёт на генераторы то
завтра сниуму с перефоткаю,может без замены оживим дружно все
а что на счёт указателя? просто после покупки не стал проверять на схеме с кипечением воды правильность показаний а тут на мопеде катаешся катаешься потом цепляеш мериш а указатель от силы 70 градусов кажет

_________________
Форум-лучший друг человека!

для трёх-фазного генератора масса не нужна

download/file.php?id=5411&mode=view
download/file.php?id=5415&mode=view
download/file.php?id=10333&mode=view

Да, для генератора - не нужна.
Но она нужна для обогатителя.
