 Заголовок сообщения: Не работает электрика
СообщениеДобавлено: 06 апр 2019, 18:50
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 18 ноя 2018, 19:01
Сообщений: 37
Откуда: Ярославль
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels
Стаж: 9
Всем привет, скутер Stels Leader 4т не работает электрика и скутер заводится без ключа в замке зажигания, и к тому же не глушится, проблема появилась из-за отключенной сигнализации, все провода от нее удалили из проводки, теперь не знаю что куда подключить. На замок зажигания приходит всего 2 провода красный и красно-белый.
Вернуться наверх
 Профиль

Samovar
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 06 апр 2019, 18:58
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 30 мар 2008, 22:08
Сообщений: 463
Откуда: Россия МО, Мытищи
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За болото. (1)
Скутер: ABM Tornado 50, Honda Zoomer AF58, Minako F10
Стаж: ууу
Берём электрическую схему, тестер, раздеваем пластик и вперед
Если сигналка была подключена в штатный разъём - ставим шунт.

Давая общее описание проблемы и без фото, не заполнив профиль, на деяться на реальную помощь - глупо.

_________________
Куда ни еду - всё в гору и против ветра
Вернуться наверх
 Профиль

Santana Baby
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 06 апр 2019, 19:27
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 18 ноя 2018, 19:01
Сообщений: 37
Откуда: Ярославль
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels
Стаж: 9
Вложение:
Cj4HYX7cTvw.jpg [ 396.47 KiB | Просмотров: 3537 ]
Вложение:
TXzAjCRBYvc.jpg [ 489.26 KiB | Просмотров: 3537 ]
Вложение:
p4eo7K43lBQ.jpg [ 389.95 KiB | Просмотров: 3537 ]
Samovar

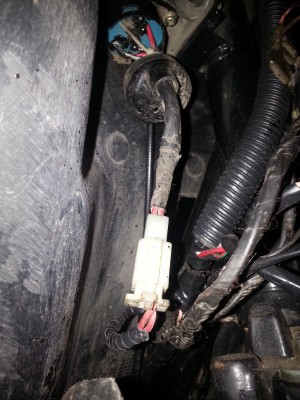

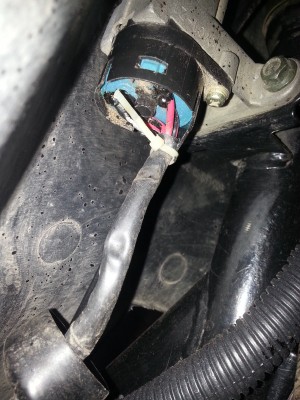

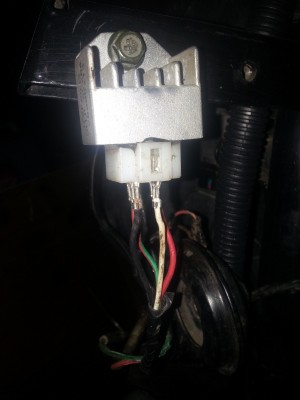

Я уже все схемы пересмотрел, но все равно ничего не могу понять, там все рабочее, просто что-то подключено не так, а от сигналки уже ничего не осталось, даже разъема. Добавил фото замка, так же фото реле регулятора, подключен он не так как в схемах, но при этом когда стояла сигнализация все работало.
Вернуться наверх
 Профиль

Samovar
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 06 апр 2019, 19:35
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 30 мар 2008, 22:08
Сообщений: 463
Откуда: Россия МО, Мытищи
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За болото. (1)
Скутер: ABM Tornado 50, Honda Zoomer AF58, Minako F10
Стаж: ууу
...ничего не осталось, даже разьёма... значит штатного разъёма под сигналку не было (или выкусили?)
реле регулятор не как на схемах - вот тут и проверять в первую очередь.
Какой цвет там к какому прикручен. Из фото не совсем понятно
Я раньше 20-го это не посмотрю - отдыхать изволим *DRINK* *YAHOO*

_________________
Куда ни еду - всё в гору и против ветра
Вернуться наверх
 Профиль

Santana Baby
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 06 апр 2019, 22:40
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 18 ноя 2018, 19:01
Сообщений: 37
Откуда: Ярославль
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels
Стаж: 9
Вложение:
aShHqqhjp3Y.jpg [ 226.89 KiB | Просмотров: 3539 ]

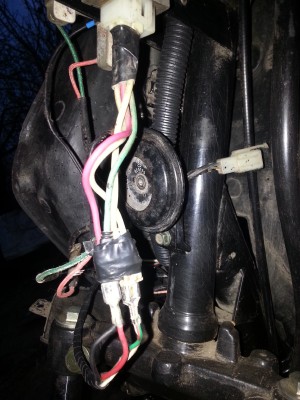

Samovar Вот убрал все сопли что бы было лучше видно, именно так все было подключено когда стояла сигнализация (разъем срезали и все провода с косы).
Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 07 апр 2019, 00:41
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
Santana Baby писал(а):
именно так все было подключено когда стояла сигнализация (разъем срезали и все провода с косы).

Значит читай темы про отключение сигнализации и соединяй соответствующие провода.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.
Вернуться наверх
 Профиль

Santana Baby
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 07 апр 2019, 01:42
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 18 ноя 2018, 19:01
Сообщений: 37
Откуда: Ярославль
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels
Стаж: 9
GRO
Я бы с радостью, но от сигналки уже ничего не осталось, даже проводов. Мне надо просто узнать какие провода должны идти на замок зажигания и откуда, а то у меня всего 2 провода на него идет. Ну и к реле регулятору провода подключены не так как в схемах
Вернуться наверх
 Профиль

Santana Baby
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 08 апр 2019, 15:08
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 18 ноя 2018, 19:01
Сообщений: 37
Откуда: Ярославль
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels
Стаж: 9

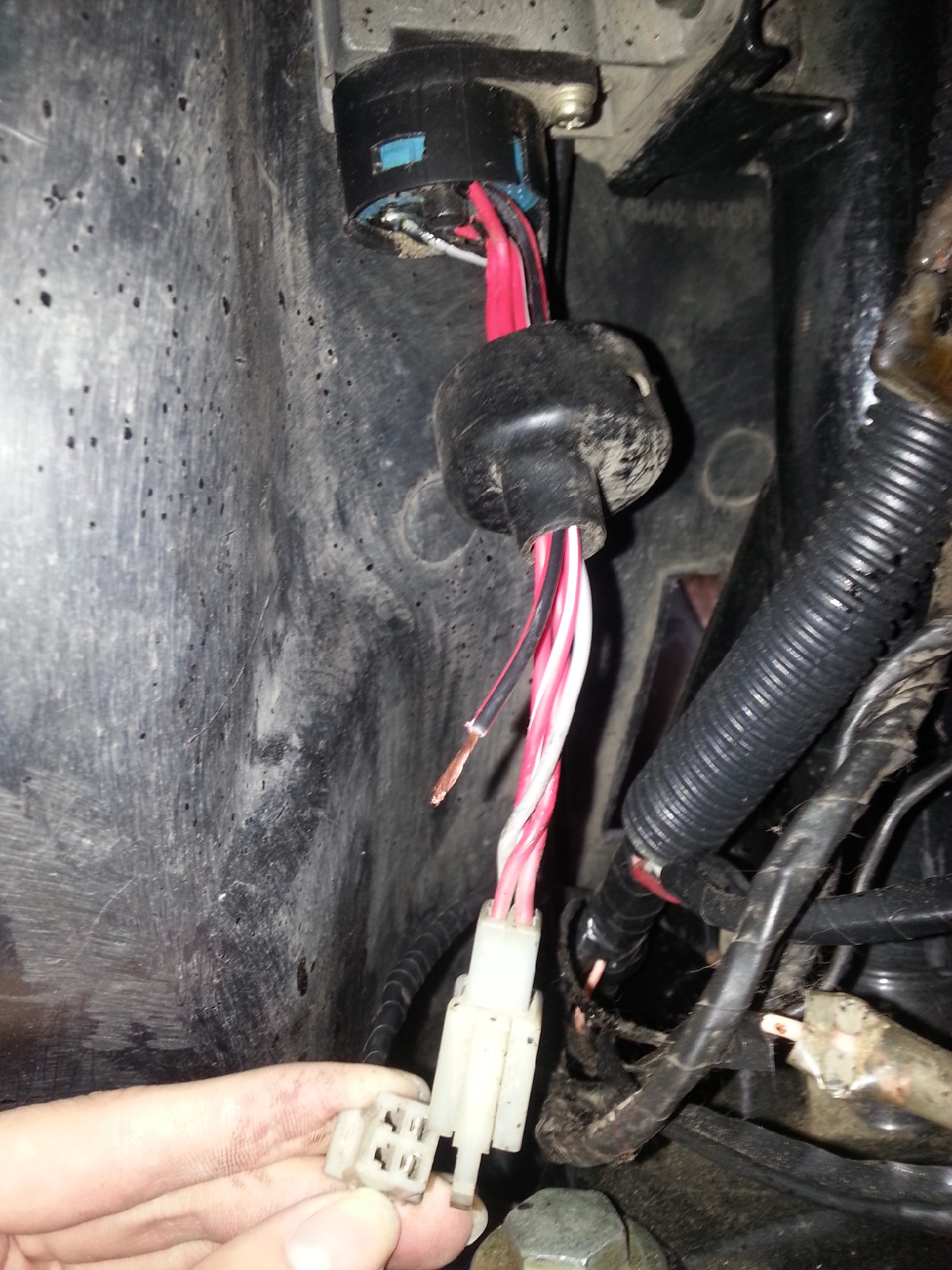

Ребят, от замка выходит пять проводов, но к нему приходит всего 2 красный и красно-белый, каких еще не хватает и откуда они должны идти?


Вложения:
swq9FFpVFKw.jpg [ 394.14 KiB | Просмотров: 3445 ]
Вернуться наверх
 Профиль

ДОМОВОЙ
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 08 апр 2019, 16:53
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 окт 2010, 06:21
Сообщений: 2538
Откуда: Кубань
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: RACER uragan- 82сс.
Стаж: ***
Santana Baby писал(а):
Всем привет, скутер Stels Leader 4т не работает электрика и скутер заводится без ключа в замке зажигания, и к тому же не глушится, проблема появилась из-за отключенной сигнализации,
Прежде чем что либо отключать/подключать необходимо знать к каким последствиям это приведет, и как это сделать при минимальных затратах. При откл. сигналки в разъем ставится перемычка, и всё. Давать советы по картинкам (фото), ориентируясь только на цвет проводов - дико. Ведь неизвестно откуда они пришли. Покажи схему, тогда многое станет ясно.

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.
Вернуться наверх
 Профиль

Santana Baby
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 08 апр 2019, 17:12
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 18 ноя 2018, 19:01
Сообщений: 37
Откуда: Ярославль
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels
Стаж: 9
Вложение:

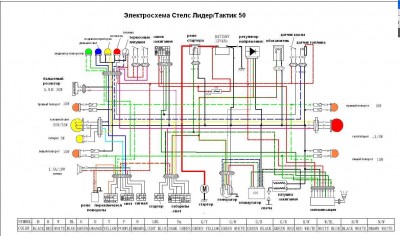

TAKTIK50fe584.jpg [ 144.23 KiB | Просмотров: 3438 ]
ДОМОВОЙ
Дело в том что на нем изначально все было подключено не так как в схемах. Например, на всех схемах что я смотрел к замку зажигания идет 4 провода, а у меня всего 2.
Вернуться наверх
 Профиль

ДОМОВОЙ
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 08 апр 2019, 17:35
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 окт 2010, 06:21
Сообщений: 2538
Откуда: Кубань
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: RACER uragan- 82сс.
Стаж: ***
Кроме отключения сигналки в схему ничего не добавляли\удаляли?

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.
Вернуться наверх
 Профиль

Santana Baby
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 08 апр 2019, 18:16
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 18 ноя 2018, 19:01
Сообщений: 37
Откуда: Ярославль
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels
Стаж: 9
ДОМОВОЙ
Неа,все остальное как в стоке.
Вернуться наверх
 Профиль

СообщениеСообщение было удалено | удалил: ДОМОВОЙ | 08 апр 2019, 18:54.
ДОМОВОЙ
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 08 апр 2019, 18:55
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 окт 2010, 06:21
Сообщений: 2538
Откуда: Кубань
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: RACER uragan- 82сс.
Стаж: ***
Смотрим твою схему.


Вложения:
Скриншот 08-04-2019 183655.jpg
Скриншот 08-04-2019 183655.jpg [ 342.8 KiB | Просмотров: 3427 ]

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.
Вернуться наверх
 Профиль

ДОМОВОЙ
 Заголовок сообщения: Re: Не работает электрика
СообщениеДобавлено: 08 апр 2019, 18:59
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 окт 2010, 06:21
Сообщений: 2538
Откуда: Кубань
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: RACER uragan- 82сс.
Стаж: ***
Жирный черный - минус (масса) он же жиденький на мелкие лампочки. Красный плюс. Зелененький на сигналку (бывшую). Скорее всего он и глушит двиг от замка. Буду дальше смотреть. Блин, скоро дальтоником стану.... а мож и уже.

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.
Вернуться наверх
 Профиль
