Rezidivist
 Заголовок сообщения: Нужна информация о блоке в электрике скутера 50сс
СообщениеДобавлено: 04 сен 2024, 21:13
Не в сети
Наблюдатель

Зарегистрирован: 04 сен 2024, 20:44
Сообщений: 2
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: City GX
Стаж: 5
Добрый вечер.
Был бы рад, если кто из шарящих в скутерах помог опознать и пояснить за блок в скутере 50сс.
Пациент: скутер City GX 50cc 139QMB. Куплен в году эдак 2007-2008, лет наверно 10 назад перестал подавать признаки жизни (искры не было) и был убран в дальний угол сарая. Сейчас стало интересно попробовать оживить его.

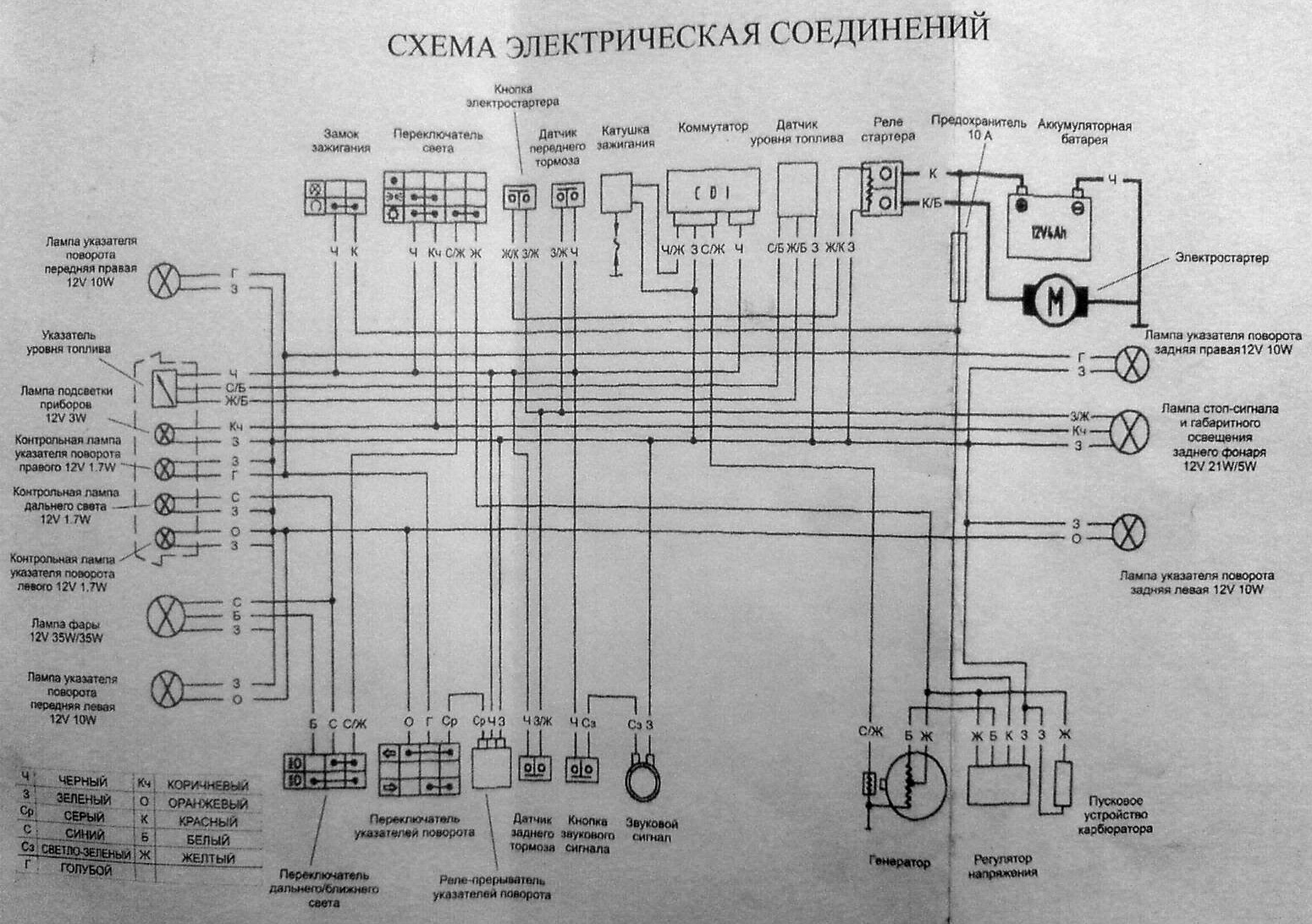

Из особенностей пациента: коммутатор на 4 контакта. Нашел на данном форуме электросхему City GX примерно тех лет, по крайней мере, коммутатор там тоже 4-контактный, но цвета проводов кое-где отличаются.

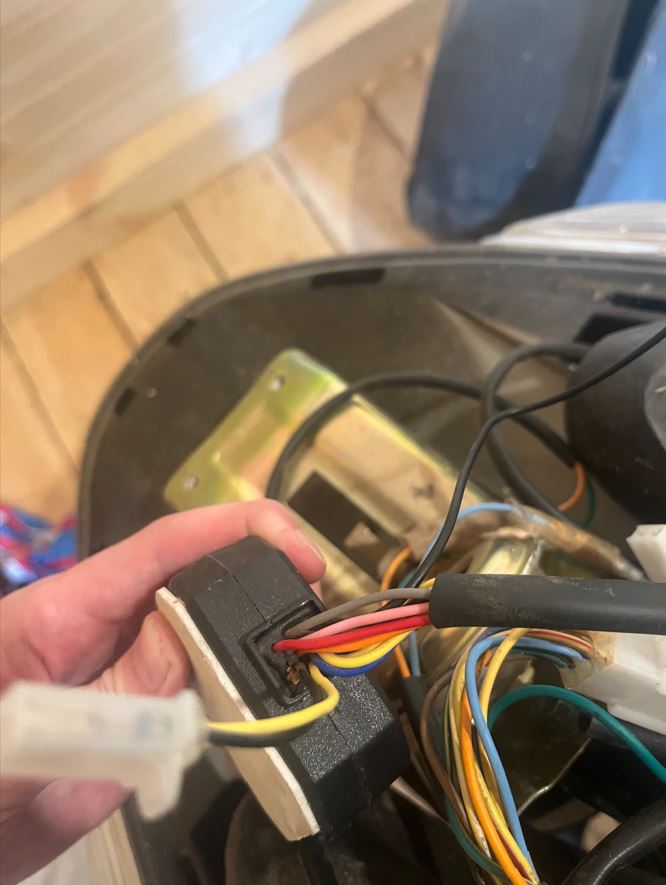

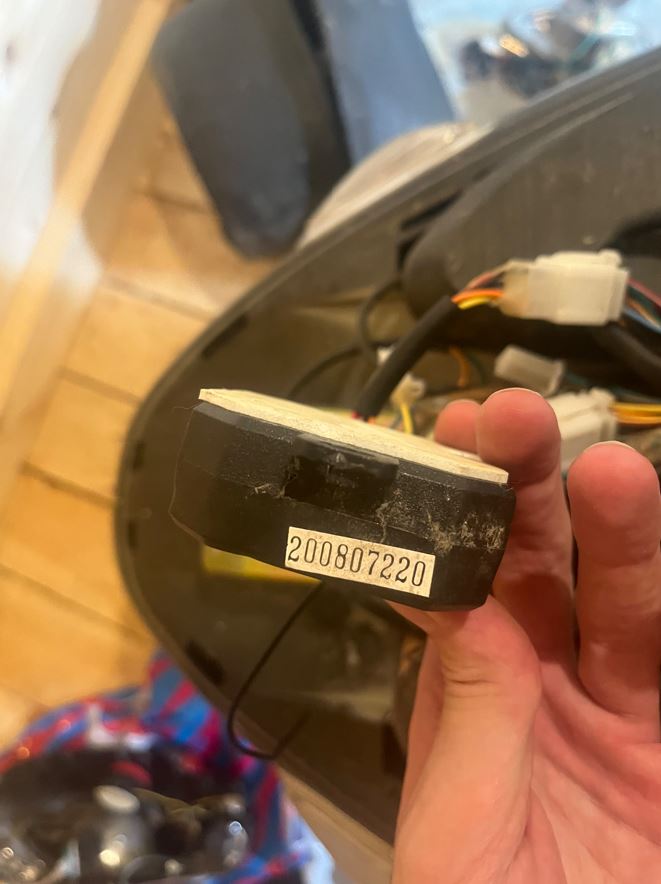

При разборке обнаружил блок с кучей проводов, который на схеме не бьется. Фото блока и схемы прилагаю.


Вложения:

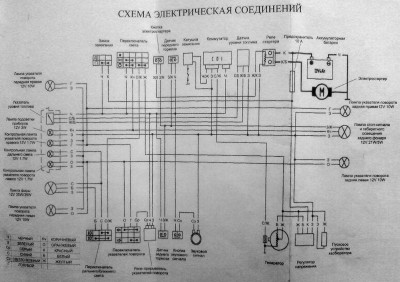

Схема.JPG [ 449.39 KiB | Просмотров: 2465 ]

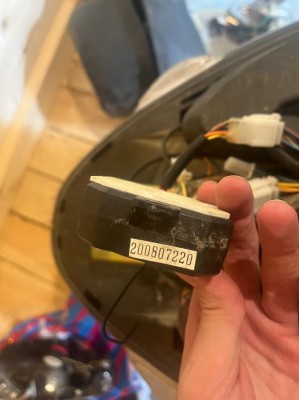

12.JPG [ 55.61 KiB | Просмотров: 2465 ]

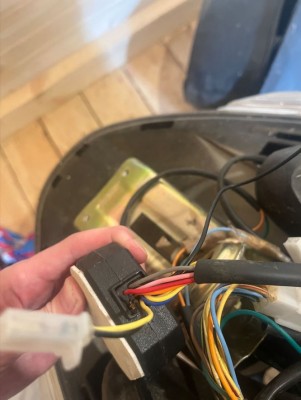

11.JPG [ 62.74 KiB | Просмотров: 2465 ]
Вернуться наверх
 Профиль

AVK-73
 Заголовок сообщения: Re: Нужна информация о блоке в электрике скутера 50сс
СообщениеДобавлено: 04 сен 2024, 23:30
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 24 окт 2010, 23:54
Сообщений: 1545
Откуда: Раменское
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За грамотность (1)
Скутер: Haobon qt10, S ZNEN-King, Рига-26
Стаж: C89
Rezidivist писал(а):
обнаружил блок с кучей проводов, который на схеме не бьется. Фото блока и схемы прилагаю.

На сигналку похож, отсоедини его, может искра и появится.
Вернуться наверх
 Профиль

Anton77
 Заголовок сообщения: Re: Нужна информация о блоке в электрике скутера 50сс
СообщениеДобавлено: 07 сен 2024, 21:19
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 07 сен 2024, 19:40
Сообщений: 31
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Vento Smart 2
Стаж: 3
Если мотор до этого работал, то сигналку нужно правильно отключить.
перемычку правильно сделать.
Вернуться наверх
 Профиль

AVK-73
 Заголовок сообщения: Re: Нужна информация о блоке в электрике скутера 50сс
СообщениеДобавлено: 09 сен 2024, 17:51
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 24 окт 2010, 23:54
Сообщений: 1545
Откуда: Раменское
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За грамотность (1)
Скутер: Haobon qt10, S ZNEN-King, Рига-26
Стаж: C89
Такую? Изображение
https://cool-readers.ru/foto/kak-otklyu ... na-skutere


Последний раз редактировалось AVK-73 09 сен 2024, 22:56, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

Rezidivist
 Заголовок сообщения: Re: Нужна информация о блоке в электрике скутера 50сс
СообщениеДобавлено: 09 сен 2024, 21:17
Не в сети
Наблюдатель

Зарегистрирован: 04 сен 2024, 20:44
Сообщений: 2
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: City GX
Стаж: 5
AVK-73 писал(а):
Rezidivist писал(а):
обнаружил блок с кучей проводов, который на схеме не бьется. Фото блока и схемы прилагаю.

На сигналку похож, отсоедини его, может искра и появится.

Да, вспомнил, что в комплекте тогда был брелок с на то время прибамбасами. Скутер запускался с ключа и все такое. Поищу, вдруг где-то завалялся. Схему че замыкать глянул (серый и розовой провода вроде как), на крайняк вырежу к чертям.
Вернуться наверх
 Профиль

Anton77
 Заголовок сообщения: Re: Нужна информация о блоке в электрике скутера 50сс
СообщениеДобавлено: 11 сен 2024, 09:03
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 07 сен 2024, 19:40
Сообщений: 31
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Vento Smart 2
Стаж: 3
Вырезать ничего не надо, сигналка на разъеме сидит.
Если снять сигналку и не поставить перемычку, то с штатно с ключа и кнопки "старт" запускается,
но только при повороте ключа не глушится. Этой перемычкой постанавливается цепь которая идет на "глушилку".
Вернуться наверх
