LazyLynx
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 29 окт 2011, 23:08
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 май 2009, 20:15
Сообщений: 478
Откуда: Питер
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За стайлинг (1)
Скутер: Irbis Nirvana 150cc
Стаж: 7
Вложение:

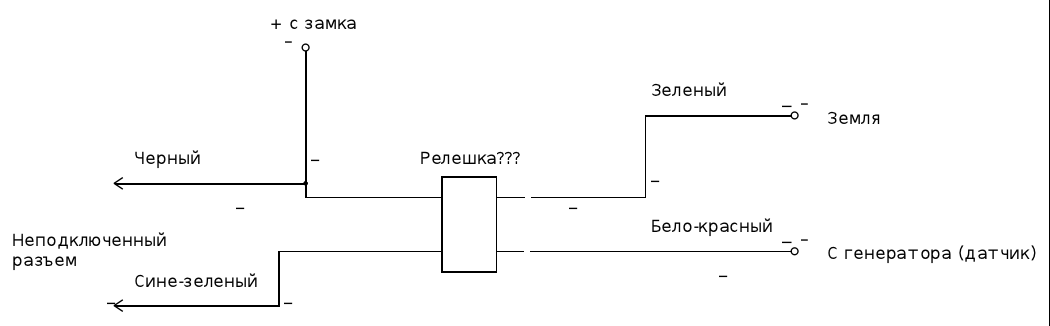

схема.png [ 18.8 KiB | Просмотров: 3377 ]

Схема подключения этого безобразия.

Hors

Раскрутила косу и отрисовала схему подключения этой релешки. Похоже все-таки бело красный идет с датчика зажигания, а не с высоковольтной.

_________________
=^_Укатайка для рысей_^=
Вернуться наверх
 Профиль

Эпикуреец
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 00:52
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 03 окт 2008, 22:46
Сообщений: 8023
Откуда: Киев
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1) За вклад в развитие клуба (1)
Скутер: 180-т4 и 150-Т4;
Стаж: 30
Чушь какая то..

_________________
Теория,-все знают как, ничего не работает
Практика,-все работает, никто не знает почему
Соединяем,-"Теория+Практика",-Ничего не работает и никто не знает, почему.
Вернуться наверх
 Профиль

LazyLynx
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 00:58
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 май 2009, 20:15
Сообщений: 478
Откуда: Питер
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За стайлинг (1)
Скутер: Irbis Nirvana 150cc
Стаж: 7
Вобщем вырезала эту фигню с мясом из проводки. Если вдруг кто узнает предназначение этой детальки, то уж, пожалуйста, не поленитесь и напишите. :)

_________________
=^_Укатайка для рысей_^=
Вернуться наверх
 Профиль

Эпикуреец
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 09:19
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 03 окт 2008, 22:46
Сообщений: 8023
Откуда: Киев
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1) За вклад в развитие клуба (1)
Скутер: 180-т4 и 150-Т4;
Стаж: 30
Похоже (судя по схеме ) на аварийный зуммер-комутатор. Неподключенный разъем часом не такой же как на катушке зажигания?

_________________
Теория,-все знают как, ничего не работает
Практика,-все работает, никто не знает почему
Соединяем,-"Теория+Практика",-Ничего не работает и никто не знает, почему.
Вернуться наверх
 Профиль

LazyLynx
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 09:29
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 май 2009, 20:15
Сообщений: 478
Откуда: Питер
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За стайлинг (1)
Скутер: Irbis Nirvana 150cc
Стаж: 7
Эпикуреец
Обычный двухконтактный. Такой на реле стартера, пусковом обогатителе и много где еще... на каушке разъема нет, там просто две клеммы отдельно торчат из косы.

_________________
=^_Укатайка для рысей_^=
Вернуться наверх
 Профиль

S.T.I.G.
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 09:38
Не в сети
Гуру 2-х тактников
Аватар пользователя

Зарегистрирован: 17 сен 2009, 18:37
Сообщений: 1862
Откуда: Бердянск, Украина
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 5
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1) За инновации (1)
Скутер: МанюнЯ
Стаж: 1 год 11 месяцев
ну, при замыкании тех 2 неподключенных проводов срабатывает электронное реле и замыкает бело - красный с массой, искра пропадает, чё тут думать то?

_________________
Приди, Приди, Печенько!
Вернуться наверх
 Профиль

vlad-k
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 19:25
Не в сети
Опытный
Опытный

Зарегистрирован: 29 ноя 2009, 11:07
Сообщений: 711
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Китайский детский ржавый складной велосипед
Стаж: ¿
Для выключателя массы на наклейке обычно не пишут допустимую температуру. Хотя от китайцев можно ожидать всего
Вернуться наверх
 Профиль

AVK-73
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 21:02
В сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 24 окт 2010, 23:54
Сообщений: 1519
Откуда: Раменское
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За грамотность (1)
Скутер: Haobon qt10, S ZNEN-King, Рига-26
Стаж: C89
На старой ямахе с похожим подключением было реле ограничения оборотов с двумя режимами, при пуске и при перегреве.
Вернуться наверх
 Профиль

Эпикуреец
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 21:22
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 03 окт 2008, 22:46
Сообщений: 8023
Откуда: Киев
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1) За вклад в развитие клуба (1)
Скутер: 180-т4 и 150-Т4;
Стаж: 30
S.T.I.G. Непонятно почему сразу не замкнуть. На кой ляд реле ставить, оно ить потребитель. Тем более для того чтобы глушить.

_________________
Теория,-все знают как, ничего не работает
Практика,-все работает, никто не знает почему
Соединяем,-"Теория+Практика",-Ничего не работает и никто не знает, почему.
Вернуться наверх
 Профиль

S.T.I.G.
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 22:02
Не в сети
Гуру 2-х тактников
Аватар пользователя

Зарегистрирован: 17 сен 2009, 18:37
Сообщений: 1862
Откуда: Бердянск, Украина
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 5
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1) За инновации (1)
Скутер: МанюнЯ
Стаж: 1 год 11 месяцев
дабы избежать случайных замыканий, например если в жабку вода попадет, заглохнуть может и не заглохнет, но как бы *троить* будет точно

_________________
Приди, Приди, Печенько!
Вернуться наверх
 Профиль

bob_ckyterist
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 30 окт 2011, 23:43
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 11 июл 2010, 20:16
Сообщений: 444
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Umc
Стаж: 1
из китая с любовью

_________________
Такому идиоту как я нельзя иметь скутер
Вернуться наверх
 Профиль

Эпикуреец
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 31 окт 2011, 22:09
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 03 окт 2008, 22:46
Сообщений: 8023
Откуда: Киев
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1) За вклад в развитие клуба (1)
Скутер: 180-т4 и 150-Т4;
Стаж: 30
S.T.I.G. писал(а):
дабы избежать случайных замыканий, например если в жабку вода попадет, заглохнуть может и не заглохнет, но как бы *троить* будет точно
Смешно...

_________________
Теория,-все знают как, ничего не работает
Практика,-все работает, никто не знает почему
Соединяем,-"Теория+Практика",-Ничего не работает и никто не знает, почему.
Вернуться наверх
 Профиль

4995
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 01 ноя 2011, 07:59
Не в сети
Бывалый
Бывалый

Зарегистрирован: 23 сен 2011, 17:45
Сообщений: 317
Откуда: Родина Шукшина
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Racer ranger 200
Стаж: 2
может это тахометр если покумекать то верхняя пара питание а нижняя от датчика до дисплея

_________________
Вернуться наверх
 Профиль

СообщениеСообщение было удалено | удалил: funix | 01 ноя 2011, 14:06.
Причина: флуд, прежде чем писать сравни картинки
GRO
 Заголовок сообщения: Re: Интересная деталь.
СообщениеДобавлено: 01 ноя 2011, 13:26
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
Dimon96
Ни разу не похоже.
Цитата:

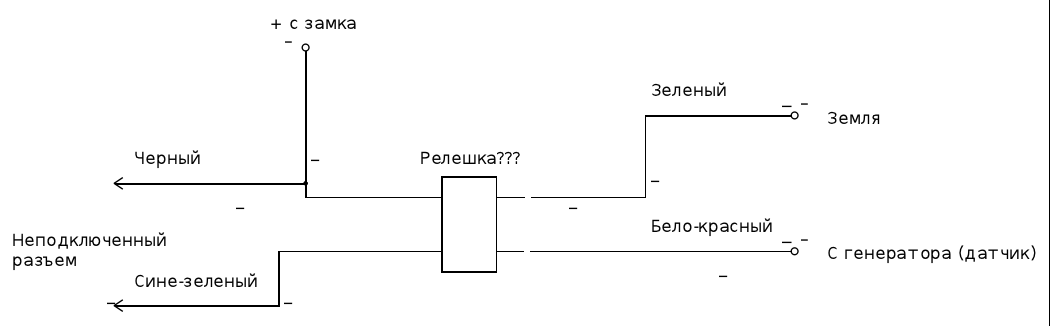

Четыре контакта: два идут на землю и бело-красный провод зажигания, и еще два на разъем, который был не подключен.

Блокировка зажигания при откинутой боковой опоре.

_________________
