Глюки, глюки, всюду глюки....
От воздухана (139 QMB) отходят три трубки.
Одна толстая - на карбюратор, и две тонких - одна до фильтра, другая после, отвилка от толстой. Куда две тонких?

до фильтра, либо после фильтра вешают газоотводную трубку с крышки головки циллиндра. я так думаю, что лучше до фильтра

В крышке головки цилиндра есть два отверстия для подключения трубок - снизу и сверху. Куда газоотводную?
Если одна газоотводная, то для чего вторая?

хм... у мя одна дырка. сверху

Лады, до фильтра повешу газоотводную. А вот для чего еще одна труба? В ней еще бочон какой-то вставлен, на фильтр похож...

можно фото, чет я не могу сориентироваться, сонный...

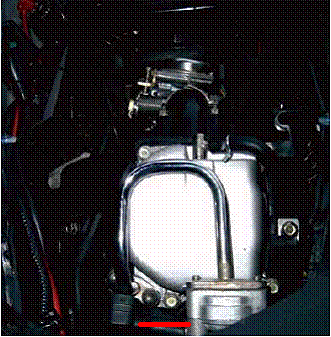

Фотик только вечером будет. Нашел похожую фотку, красным отметил - трубка подходит к П-образной металлической, которая потом уходит в картер (?).

Газоотводная на верхнюю засунь. А вот про 2 тонкую трубку... не знаю. У меня ее нет. ждем фото, так просто не могу сказать.

Итак, фотки.

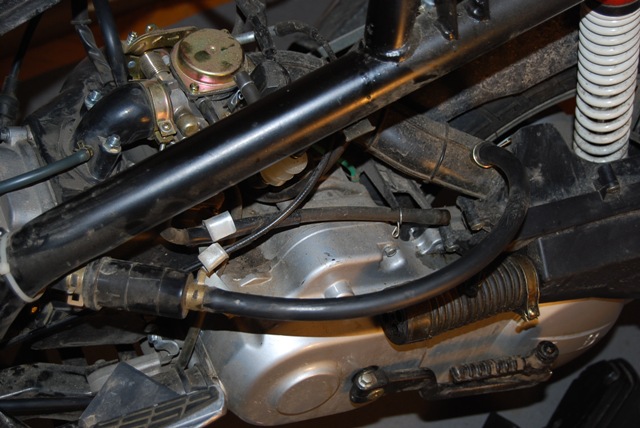

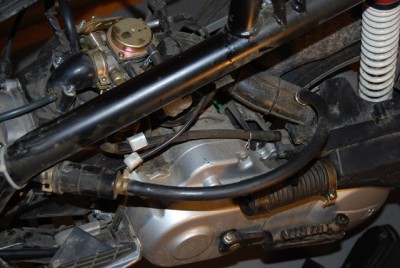

Толстая труба отходит от воздухана после фильтра, подходит к бочонку (похоже. клапан):

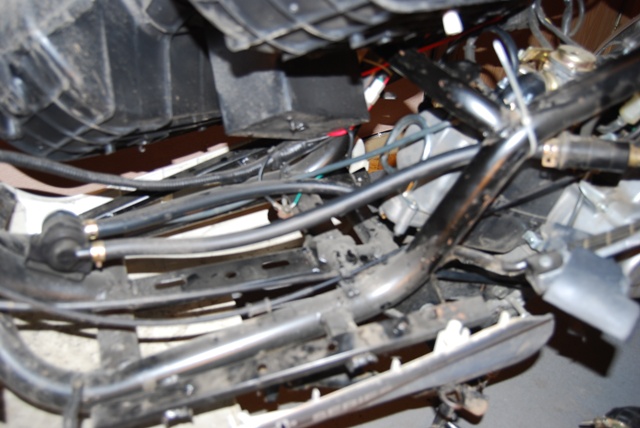

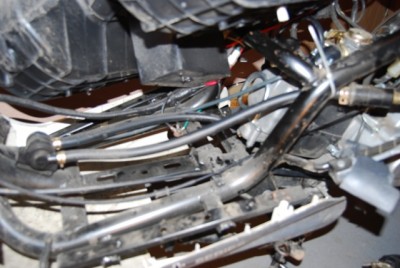

После бочонка такой же толстый шланг идет к другому боченку, под отсеком аккумулятора:

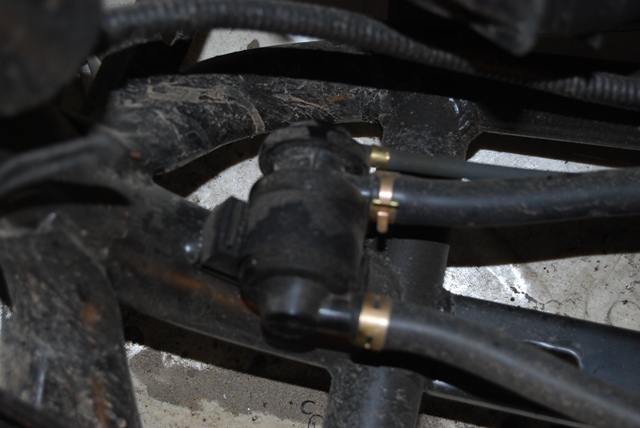

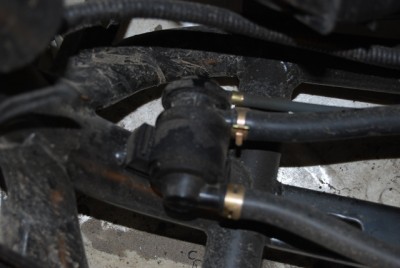

Второй боченок крупным планом. После него труба разветвляется на толстую и тонкую.

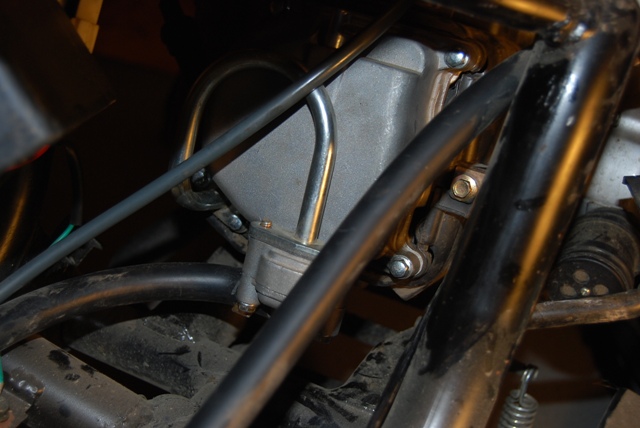

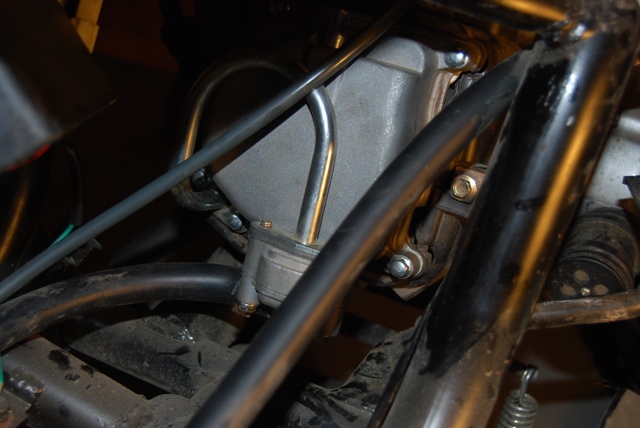

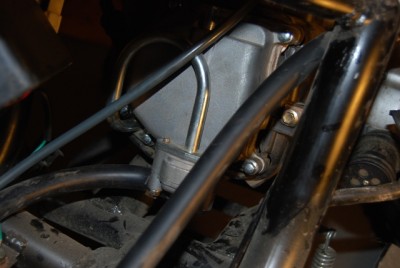

Толстая подходит к низу головы цилиндра, к П - образной металлической трубке

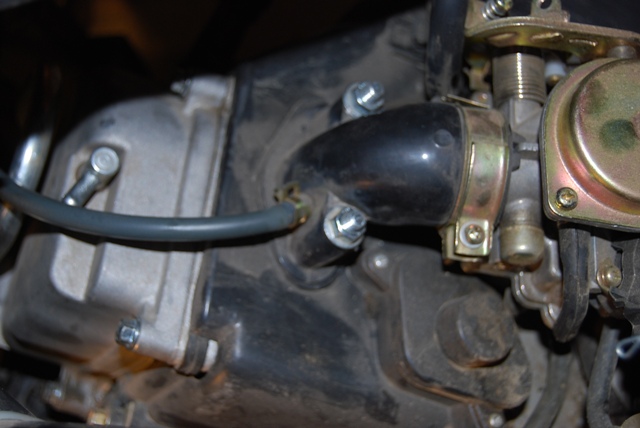

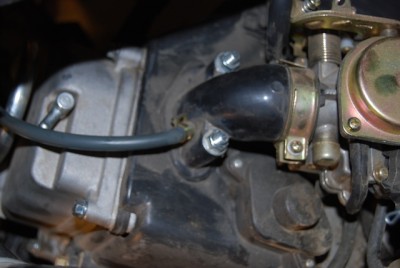

Тонкая - к карбюратору

Что это за система?

Это ацкая система дожига газов. Несгоревшиегазы идут по кругу и попадают снова в карбюратор, а на выпуске разбавляются кислородом. Аля стандарт Евро3 ))) Фишка для экологов.
