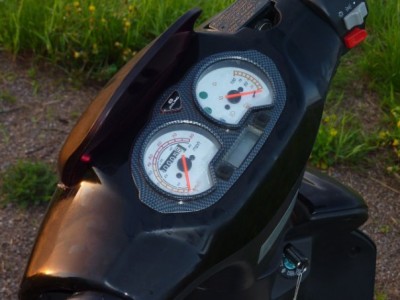

Форумчане! Прошу помощи, нужна схемка приборной панели или фото как это выглядит изнутри, что куда идет и подключается.
Ситуация такова - не работает показатель уровня топлива, часы, подсветка приборов и лампочки поворотников на панели мигают обе одновременно обе. В выходные хочу разобрать панель и посмотреть что к чему, но неразу этим не занимался поэтому и прошу помощи, чтобы не тыкатся слепым котенком во все разъемы.

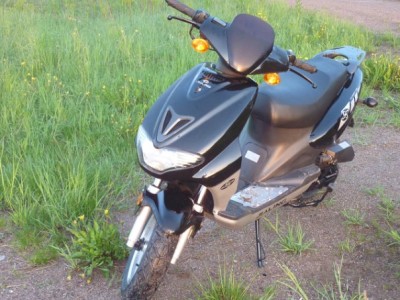

Скутер Jialing QT50-20

Что-то сомневаюсь, что у кого-то найдется такая схема. но внутри все просто. Стоит печатная плата с патронами под лампочки, приборы и разъемы под провода. Просто нужно проследить все цепи . Скорее всего либо что-то перемкнуло, либо плохая масса.

Такие приборки стоят во многих китайских скутах, в том числе и на моем.
Орентировочно смотри по схеме skifa:http://china-scooter.ru/forum/download/file.php?id=7717&mode=view

_________________
Motowell Magnet RS 50cc 2T + вентилятор радиатора Scythe GentleTyphoon 5400 об/мин

VIsTA
Спасибо, попробую разобратся.
Rus
Я так понял проверить все разъемы? Масса вряд ли спидометр то работает и лампочки поворотов, хоть вместе, но горят.
Как понадежней закрепить провода в разъемах? Я в электрике полный ноль.

Спидометр механический, работает от тросика. а вот когда внутри плохая масса, то ток пытается найти себе путь к минусу аккумулятора и использует соседние лампочки для своего пути. наверное видел , как на восьмерках/девятках вместо поворотника схзади мигают все лампочки фонаря. это из-за плохого контакта массы. Думаю, вскрыв приборную панель, ты визуально обнаружишь неисправность.

Rus
Ну, на примере вормерки -девятки стало понятней. Буду смотреть. Жаль на даче нет инета, а то так бы связался, если нужна была бы помощь.

Вообщем, разобрал панель (снял пластик) основной разъем был просто не соеденен, теперь все ажур и подсветка и уровень топлива все кажет.
Спасибо за советы, схемка тоже пригодилась, спс VIsTA, кстати там какой то разъем с зеленым и зел/черным проводом - это под сигналку?

Врядли. Разъем под сигналку 9-ти штырьковый. Когда нет сигналки, в него вставлена заглушка с проводком, который перемыкает две клеммы.
