BeSS
 Заголовок сообщения: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 05 май 2011, 15:10
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 26 апр 2011, 18:14
Сообщений: 13
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels Benelli Arrow 2009
Стаж: 3
:


Вложения:

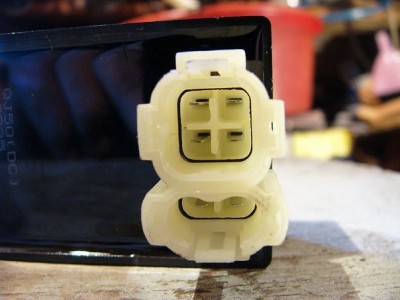

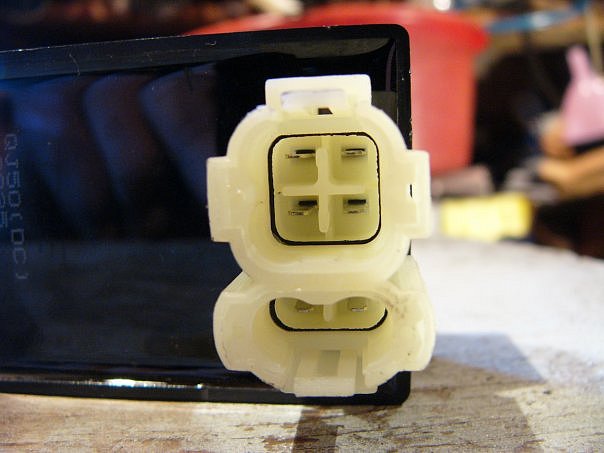

Комментарий к файлу: Вот сток комут и как видите разьем подключение другой.
x_cb255fdb.jpg [ 42.24 KiB | Просмотров: 3591 ]

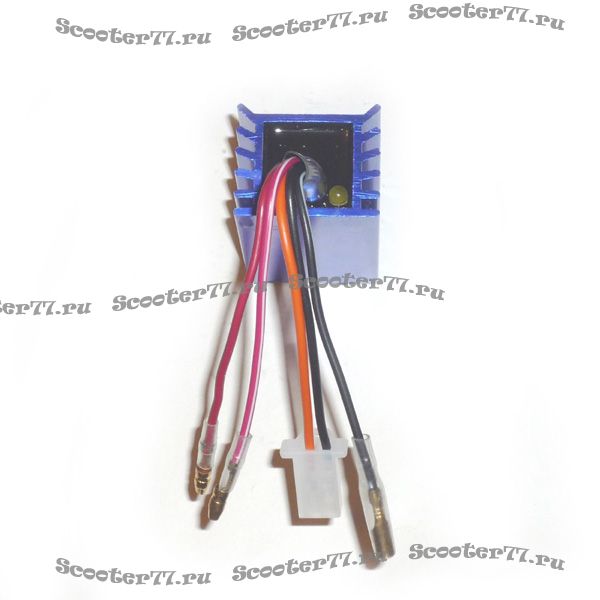

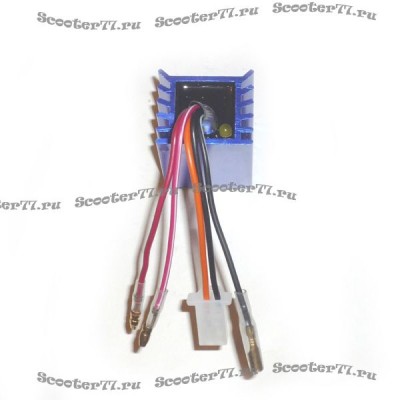

Комментарий к файлу: НА коммуте джога вывод проводов так расположен
CDI Tun Y Jog_1_enl.jpg
CDI Tun Y Jog_1_enl.jpg [ 29.78 KiB | Просмотров: 3591 ]
Вернуться наверх
 Профиль

funix
 Заголовок сообщения: Re: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 05 май 2011, 20:00
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7631
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
Видили, знаем, на сайте скутерка распиновка написана.
Держи
Цитата:
Провода от комутатора из скутерка:
оранжевый----выход на катушку зажигания_______________________черно/белый(тактик)
черный--------масса___________________________________________черный
черно/белый---на замок зажигания(при замыкании на массу глохнет)_темно зеленый
красно/белый--вход с датчика___________________________________сине/белый
красно/черный-вход от высоковольтной генератора_________________красно/черный

И зелено-белый с датчика соединить с с черным (массой)
Вернуться наверх
 Профиль

max4140
 Заголовок сообщения: Re: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 08 май 2011, 11:29
Не в сети
Интересующийся
Интересующийся
Аватар пользователя

Зарегистрирован: 05 авг 2008, 16:59
Сообщений: 32
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels Tactic 70 2T
Стаж: 12 лет
А где нашли зелёно-белый провод?и с какого датчика?
Вернуться наверх
 Профиль

funix
 Заголовок сообщения: Re: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 08 май 2011, 11:39
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7631
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
в стоке на тактике идут 2 провода с индуктивного датчика зажигания: сине-белый и зелено-белый.
Сене-белый это сигнал с датчика, зелено-белый общий датчика, вот его соединяют с общим комутатора, т е массой.
Вернуться наверх
 Профиль

BeSS
 Заголовок сообщения: Re: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 14 май 2011, 23:54
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 26 апр 2011, 18:14
Сообщений: 13
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels Benelli Arrow 2009
Стаж: 3

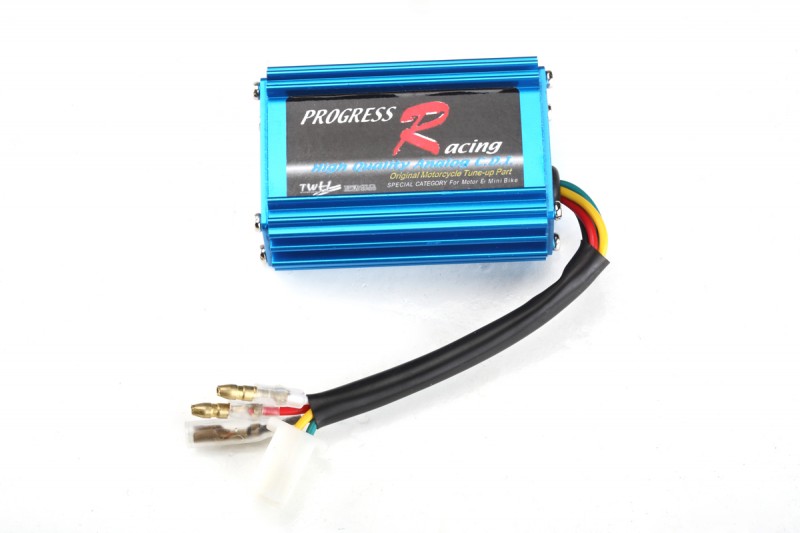

Парни устоновил:malossi sport 70cc,коленвал полнощекий,варик мультивар,карб 12,5 жиклер на 88 заглушку снял с воздухана зверский звук,едет 81-82км,купил коммутатор в добавок и ума не дам ему вот точно его нашел,возможности не было сфоткать

!
Оредактируй пост, ничего не понятно


Вложения:

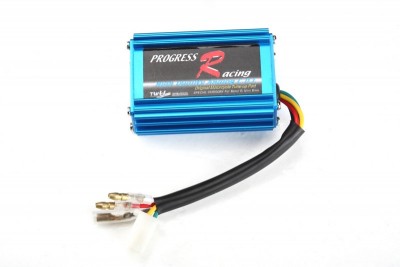

cdi014.jpg [ 43.59 KiB | Просмотров: 3541 ]
Вернуться наверх
 Профиль

max4140
 Заголовок сообщения: Re: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 16 июн 2011, 11:37
Не в сети
Интересующийся
Интересующийся
Аватар пользователя

Зарегистрирован: 05 авг 2008, 16:59
Сообщений: 32
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels Tactic 70 2T
Стаж: 12 лет
Подсоеденил коммут-обороты упали, толку никакого нет от него. :(
Вернуться наверх
 Профиль

BeSS
 Заголовок сообщения: Re: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 16 июн 2011, 13:05
Не в сети
Интересующийся
Интересующийся

Зарегистрирован: 26 апр 2011, 18:14
Сообщений: 13
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels Benelli Arrow 2009
Стаж: 3
max4140 ты этот коммутатор подключал?
Вернуться наверх
 Профиль

max4140
 Заголовок сообщения: Re: CDI от Jog на STELS BENELLI
СообщениеДобавлено: 24 июн 2011, 10:50
Не в сети
Интересующийся
Интересующийся
Аватар пользователя

Зарегистрирован: 05 авг 2008, 16:59
Сообщений: 32
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Stels Tactic 70 2T
Стаж: 12 лет
BeSS писал(а):
max4140 ты этот коммутатор подключал?

нет этот http://www.scootermag.ru/new/shop/product/tjuning-kommutator-cdi-racing-dlja-yamaha1r40qmb/
УПС:Дэбил,забыл соеденить зелено-белый общий датчика с общим комутатора,может из-за этого оборотов небыло :-[
