Хром человек толковый - умничать не стал, а просто всё объяснил. Само собой разуметься что я не буду в габариты ставить диоды типа luxeon за 500 рубликов каждый!!! Я вёл речь об обыкновенных однокристальных не матовых 5 мм светодиодах с фокусирующей линзой которые стоят примерно от 15 до 30 рублей (смотря где покупать) или стоят в китайских фонариках. Я не думаю что такие светики сильно бы отличались по параметрам!
И ещё, хром, у меня уже пол года валяется без дела этот самый luxeon за 500 рубликов. Целка полнейшая! Боюсь его тупо подключить к батарейкам чтоб не спалить и не деградировал кристалл... Читал что для него нужен какой то драйвер - регулятор напряжения - чтоб не больше не меньше. посоветовали кренку но как потом выяснилось у неё какая то скорость маленькая - в общем не подойдёт... да и с заниженного напряжения онаток не поднимет а оно тоже вредно для кристалла. Короче - что такое драйвер и если соображаешь что такое не подкинешь схемочку например чтоб работало либо от скачущего мопедного напряжения либо от 2-3 батареек.

_________________
Honling Master-Hard Metall 72ccm; Baotian 125 T2.

Во-первых тебе нужно знать параметры этого светика, иначе никак...
Во-вторых исходя из параметров светика - расчитывается драйвер.
Драйвер это прибор, обеспечивающий бесперебойное и стабильное электропитание светодиода. Вне зависимости от входного напряжения(в диапазоне) выдаёт определённое напряжение и ток.

Из простых схем есть такая:

Выдаёт 210 мА тока и 3.3 - 3.5 В на мощный светик...
Транзисторы нужно подбирать...BD139 нечто среднее между КТ815 и КТ817...а BC547 похож на КТ3102, но к сожалению не совсем сходится по параметрам...
Индуктор мотается в 60 витков на ферритовом сердечнике диаметром 10 и длиной 15мм, проводом 0,25мм...
Вобщем не всё так просто, как хотелось бы...

_________________

Мой вариант, ленивый мажор-стайл.
Контрольный снимок:

Габариты:

Габариты и ближний свет:

Почти не слепит:

Без переделок оптики, вместо двух лампочек по 5 ватт поставлены два светодиода XR-E бина Q5 на радиаторах, спаянных из копейки и куска медной трубки 13 мм. Соединены последовательно, драйвер примерно на 700 мА. Цена вопроса - 400 рублей 2 копейки.

_________________
Мы рождены, чтоб Кафку сделать былью.
Grammatik macht frei!

Вполне...вполне...
Можно фото выключенных девайсов, ато белое пятно мало о чём говорит )))

А так - зачёт!

_________________

НУ всё ,хром, теперь от тебя так просто не отстану!! Ты уж изивини, но одна надежда на тебя - давно искал грамотного человека!!
Один вопросик: Диоды в поворотниках тоже параллельно подключать с индивидуальным резистором или группами?!?

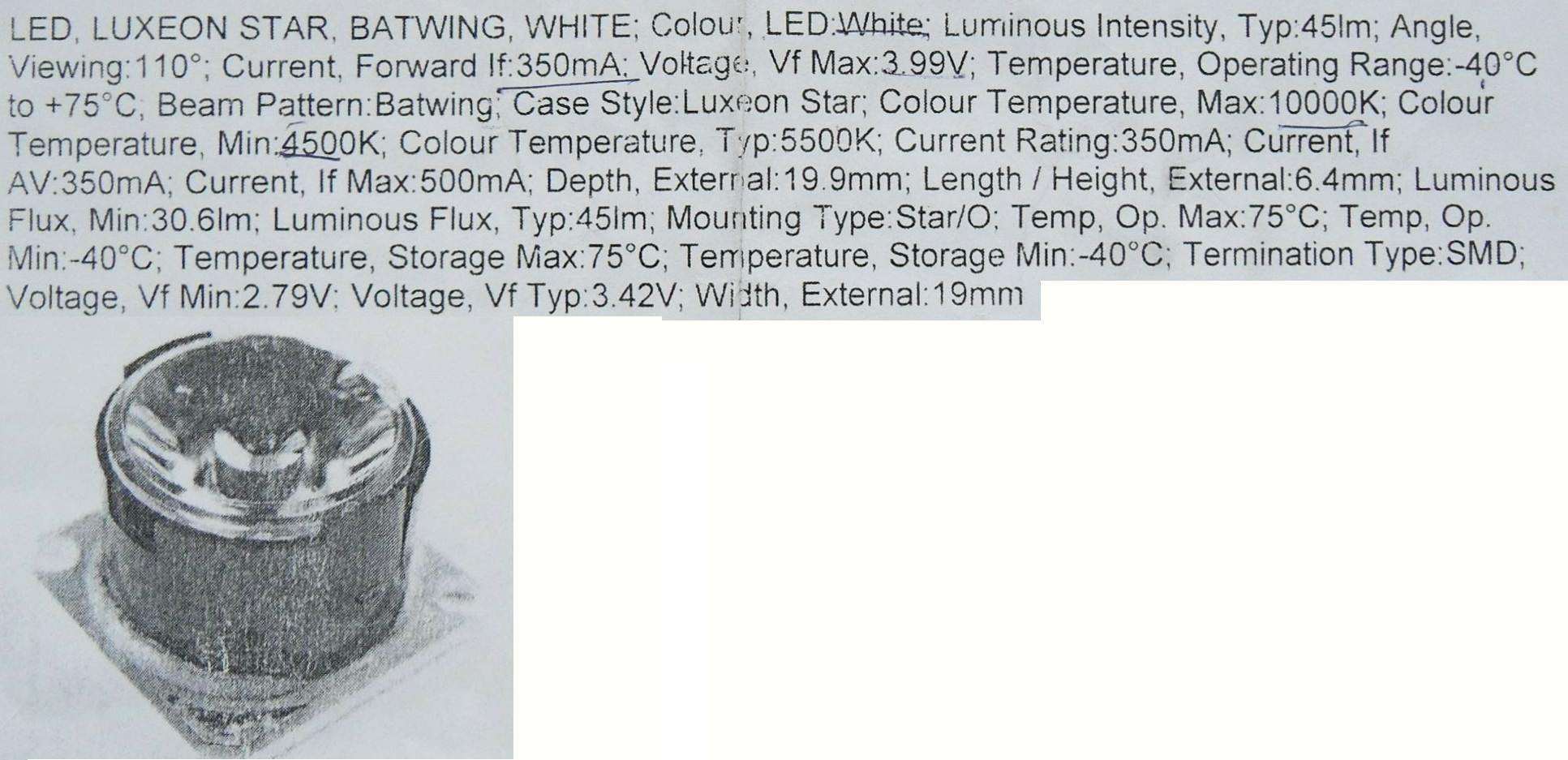

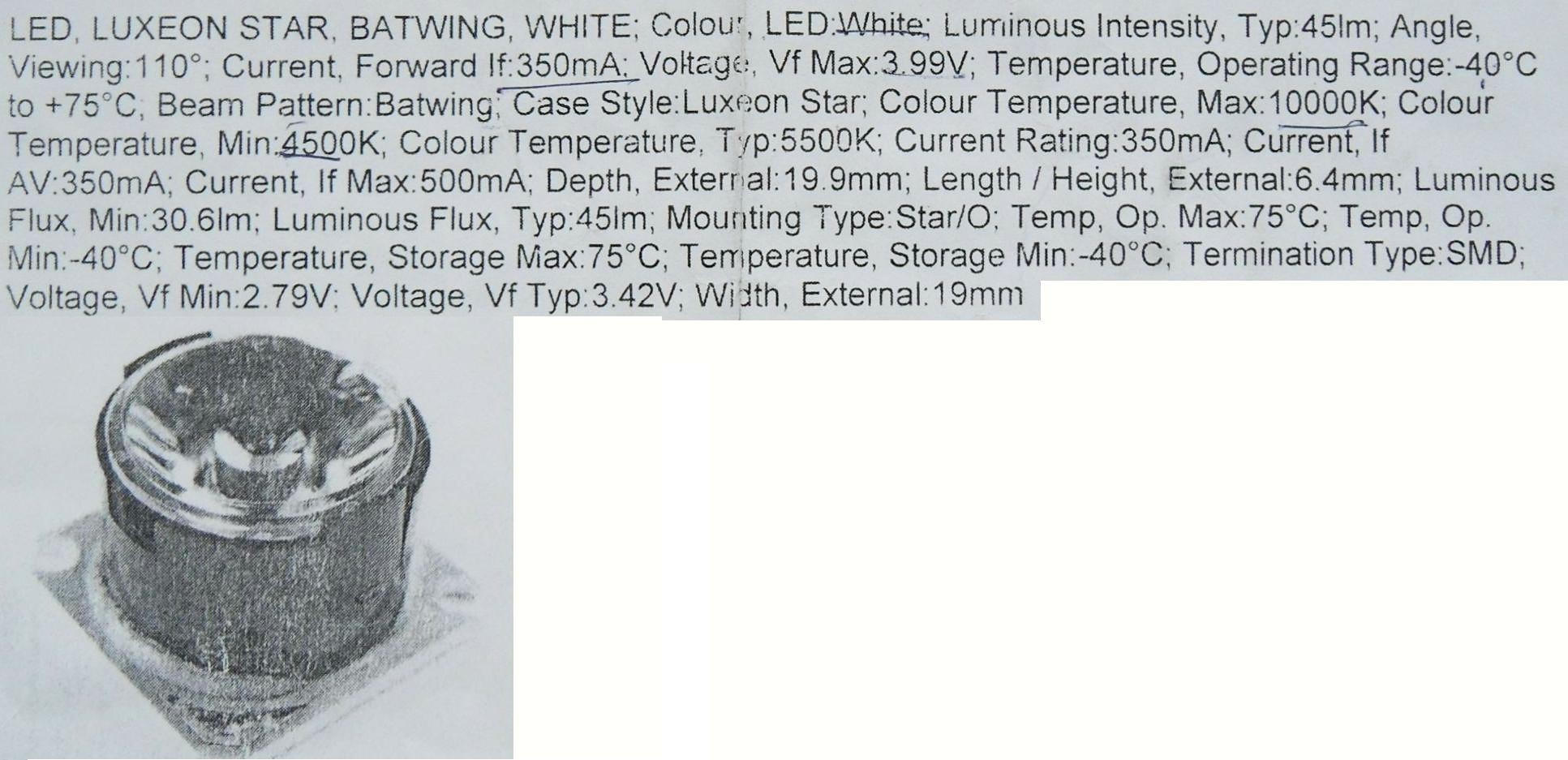

Вот бумажка с данными которую мне дали в магазине когда я покупал мощный диод, помоги с драйвером чтоб с ним диод полностью себя реализовывал:

_________________
Honling Master-Hard Metall 72ccm; Baotian 125 T2.

В выключенном виде мало чего видно - диоды спрятаны за рифлёным стеклом габаритов, так что единственная разница в том, что раньше там белелась беленькая лампочка, а теперь - чернеется чёрненькая "звезда" диода. Установил диоды примерно в то положение, где раньше были нити накаливания.

skooter4T, это у тебя весьма старый люксеон, на звезде (которая якобы радиатор, на самом деле - монтажный элемен), номинальной мощностью один ватт. Нужен драйвер со стабилизацией тока на 350 мА, например вот: http://www.dealextreme.com/details.dx/sku.13553 или любой другой, с подходящим питанием, естественно. Хотя особого толку всё равно не будет, 30-45 люмен на один ватт - это по современным меркам очень мало.

_________________
Мы рождены, чтоб Кафку сделать былью.
Grammatik macht frei!

Вот мудаки продавцы... а говорили, сцуки, мол толи 3 Watt то ли 5... А он всего навсего один... вот лохонулся... а хотел его в качестве ближнего света использовать по началу... но проблема с поиском драйвера всё обламала... а тут ещё ты John JACK добавил... видимо придётся просто как фанарик в походе с питанием от сети скутера использовать...
А что ты мне ссылку скинул на драйвер то это пустое. С иностранного сайта его бессмысленно, а по внешнему виду я его само собой не спаяю... Тут схемы то мой, не сильно шарящий в электронике, мозг не всегда догоняет что по чём...
Хром, что ты скажешь?!? Как быть? куда плыть?!? Знаешь какую ни будь схемку для такого старья чтоб оно светило от сети скутера?!?!

_________________
Honling Master-Hard Metall 72ccm; Baotian 125 T2.

Для ближнего света маловато будет, 50 люмен - это около лампочки на 10 ватт, вот для габарита - нормально. Вот, ещё подсветку унитаза можно сделать, там как раз столько света нужно.
Можно запитать напрямую от трёх АА или ААА батареек, а ещё лучше - аккумуляторов. Можно от скутерных 12-14 вольт, через резистор, с расчётом на 3.3 В и 350 мА. Люксеоны не слишком эффективны, зато не особо боятся перегрева, так что без драйвера можно обойтись.
Кстати, у меня практически такой же диод работает в как-бы-светильнике от одной АА батарейки через повышающую схемку от древнего китайского фонарика, который был на одной батарейке и пяти мелких диодиках.

_________________
Мы рождены, чтоб Кафку сделать былью.
Grammatik macht frei!

Я сделал все намного проще и красивее! я вдоль этого отражателя прикрепил реснички! и теперь у меня оля ауди

Дааа...светодиод реально старова...чесно? я бы вапще в обморок упал, если бы было 5 ватт и 45 люмен ))))
Тебе световой поток нужен, а не мощность...все производители стараются, чтобы было как можно больше люмен на ватт...вот уже на 110 люмен на ватт есть, тоесть светит он дето в 2,5 ярче твоего, но так и хавает 1 ватт...

Ну...я подумаю что тебе можно предложить, мож завтра, ато я уезжаю...

Насчёт света - лучше того что сказал John JACK не предложу...фонарик ты и сам назвал...

А если резистор, то 27 Ом/3 Ватта и КР142ЕН8Б перед ним и всё...так хоть стабилизация будет на 12 вольт...

_________________

Прошу прощения а 27 Ом не маловато будет?!? Или всё таки 270 Ом?!? Или я что то не понимаю!?

_________________
Honling Master-Hard Metall 72ccm; Baotian 125 T2.

skooter4T
Сопротивление твоего светодиода 9,77 Ом.
Для тока в 0,35 А, при напряжении 12 Вольт, общее сопротивление цепи должно быть 34,29 Ом.
Соответственно добавочный резистор должен иметь сопртивление не меньше 24,52 Ом.
Если брать с запасом, 27 Ом подойдёт.
Но с обязательным применением стабилизатора напряжения!

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

Вот общими силами и разьяснили )))

_________________

Ага, спасибо огромное - CHROME, GRO, John JACK!! Пролили наконец то свет на многие аспекты, которые были для меня дремучим лесом!! Я просто проникся к вам огромным уважением!!

_________________
Honling Master-Hard Metall 72ccm; Baotian 125 T2.

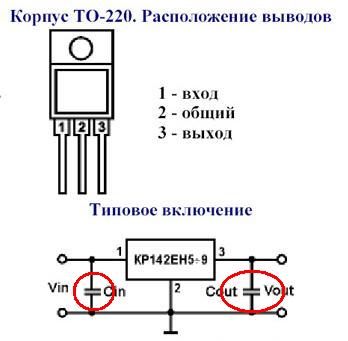

Хром, поясни пожалуйста в схемке с кренкой что за ёмкости указанны и куда плюс цепляется, а куда минус?!?
