 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 08 дек 2011, 22:25
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 апр 2007, 23:43
Сообщений: 389
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За инновации (1)
Делал летом.
Реле два провода было.
Кнопку купил маленькую скутерную(еле нашел). Врезал в пластик у левой ручки руля.
Делать надо так чтоб !!!на ходу!!! легко включалась.
Теперь и благодарю вежливых водил и так включаю чтоб заметнее быть!
Вернуться наверх
 Профиль

Doretus
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 08 дек 2011, 22:46
Не в сети
Новичок
Новичок

Зарегистрирован: 18 май 2010, 13:18
Сообщений: 74
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Geely JL50QT-15Y
Стаж: 4 года

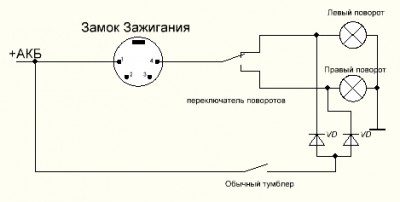

Вот схема по которой можно в качестве аварийки можно подключить обычный тумблер:
Если что-то не так поправьте.


Вложения:
Комментарий к файлу: схема
схема.jpg [ 33.96 KiB | Просмотров: 6673 ]
Вернуться наверх
 Профиль

funix
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 08 дек 2011, 23:14
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7631
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4

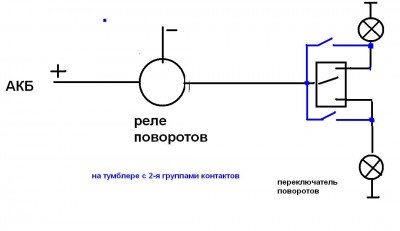

не изобретайте, все уже изобретено, как ни крути получается вот такая схема.
Вложение:
аппп.JPG [ 40.19 KiB | Просмотров: 6672 ]


Вернуться наверх
 Профиль

igVVV
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 08 дек 2011, 23:42
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 апр 2007, 23:43
Сообщений: 389
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За инновации (1)
Doretus
А чего тут править. Все верно!
Еще номинал диодов ктобы сказал!?
Вернуться наверх
 Профиль

Doretus
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 09 дек 2011, 10:24
Не в сети
Новичок
Новичок

Зарегистрирован: 18 май 2010, 13:18
Сообщений: 74
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Geely JL50QT-15Y
Стаж: 4 года
Диод любой который подходит по вольтажу 9-14В и току 5А. Например вот этот
Вернуться наверх
 Профиль

Doretus
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 09 дек 2011, 15:19
Не в сети
Новичок
Новичок

Зарегистрирован: 18 май 2010, 13:18
Сообщений: 74
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Geely JL50QT-15Y
Стаж: 4 года
Посмотрев на схему свежим взглядом, понял -работать она не будет! При нажатии на кнопку все поворотники просто загорятся и все! Для того чтобы они моргали как обычно, придется собрать схемку по-сложнее:


Вложения:
Комментарий к файлу: схема
схема1.jpg [ 39.86 KiB | Просмотров: 6662 ]
Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 09 дек 2011, 15:25
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
Цитата:
Аварийная световая сигнализация на скутер-быстро и прост

:-D
Не проще ли повторить схему скутера со штатной аварийкой?

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.
Вернуться наверх
 Профиль

igVVV
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 09 дек 2011, 16:33
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 апр 2007, 23:43
Сообщений: 389
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За инновации (1)
Эххх. Дааа!!!

Просто тот провод, что от акб указан надо брать с центральной клемы поворотника, а дальше тумблер и диоды.

Шотки вещь хорошая, но там минусы есть в нем... непомню...вобщем горит он на раз если что!!!
Вернуться наверх
 Профиль

Doretus
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 09 дек 2011, 16:42
Не в сети
Новичок
Новичок

Зарегистрирован: 18 май 2010, 13:18
Сообщений: 74
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Geely JL50QT-15Y
Стаж: 4 года
igVVV писал(а):
Эххх. Дааа!!!

Просто тот провод, что от акб указан надо брать с центральной клемы поворотника, а дальше тумблер и диоды.

Шотки вещь хорошая, но там минусы есть в нем... непомню...вобщем горит он на раз если что!!!

Согласен, если подключать во вашей схеме, то оба транзистора, а вместе с ними и резисторы капитулируют, но тогда аварийку можно будет включить только после включения зажигания.
Вернуться наверх
 Профиль

igVVV
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 09 дек 2011, 17:17
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 апр 2007, 23:43
Сообщений: 389
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За инновации (1)
Я про первую схемку писал.
Центральный контакт переключателя поворотов - тумблер - два диода на боковые контакты переключателя поворотов.

Вот только не помню в реале центральный по центру или нет :)


Последний раз редактировалось igVVV 09 дек 2011, 21:43, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

GRO
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 09 дек 2011, 21:35
Не в сети
Гуру ремонта
Гуру ремонта
Аватар пользователя

Зарегистрирован: 20 мар 2009, 23:12
Сообщений: 19841
Откуда: Бронницы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: Irbis Nirvana 150 уже 175сс
Стаж: Мото 21,скутер 4года
igVVV писал(а):
Эххх. Дааа!!!

Просто тот провод, что от акб указан надо брать с центральной клемы поворотника, а дальше тумблер и диоды.

Шотки вещь хорошая, но там минусы есть в нем... непомню...вобщем горит он на раз если что!!!

Ага, в компьютерных БП они на раз горят! :-D

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.
Вернуться наверх
 Профиль

Doretus
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 10 дек 2011, 10:21
Не в сети
Новичок
Новичок

Зарегистрирован: 18 май 2010, 13:18
Сообщений: 74
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Geely JL50QT-15Y
Стаж: 4 года
Ну в качестве диода может и не Шоттки подойти. А транзистор придется заменить на реле, так как он будет сильно греться
Вернуться наверх
 Профиль

funix
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 10 дек 2011, 10:28
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7631
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
Кому не нравится мигание со штатным реле можете поставить 3-х контактную звуковую (стучащую), в нем нет влияния мощности ламп на частоту мигов. Зачем огород городить! с диодами и тд.
Вернуться наверх
 Профиль

igVVV
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 10 дек 2011, 11:55
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 23 апр 2007, 23:43
Сообщений: 389
Откуда: Москва
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За инновации (1)
Все пришло к тому, что ПРОЩЕ найти правильный тумблер!!!
Вернуться наверх
 Профиль

funix
 Заголовок сообщения: Re: Аварийная световая сигнализация на скутер-быстро и прост
СообщениеДобавлено: 10 дек 2011, 13:48
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7631
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
Ну конечно, не зря же в скутермаге специальная маленькая врезная кнопка продается за 80 р. Я ее вскрыл и посмотрел что с чем замыкается, в ней в выкл все 3-и контакта разомкнуты, в вкл все замкнуты. Кнопка соответствует работе тумблера с 2-мя группами контактов, значит можно и его поставить соединив 2-а контакта, выходит 3.
Вложение:
Фото055.JPG [ 55.73 KiB | Просмотров: 6626 ]


Вернуться наверх
 Профиль
