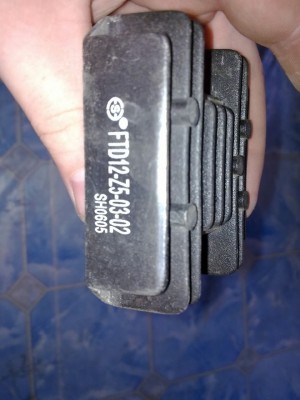

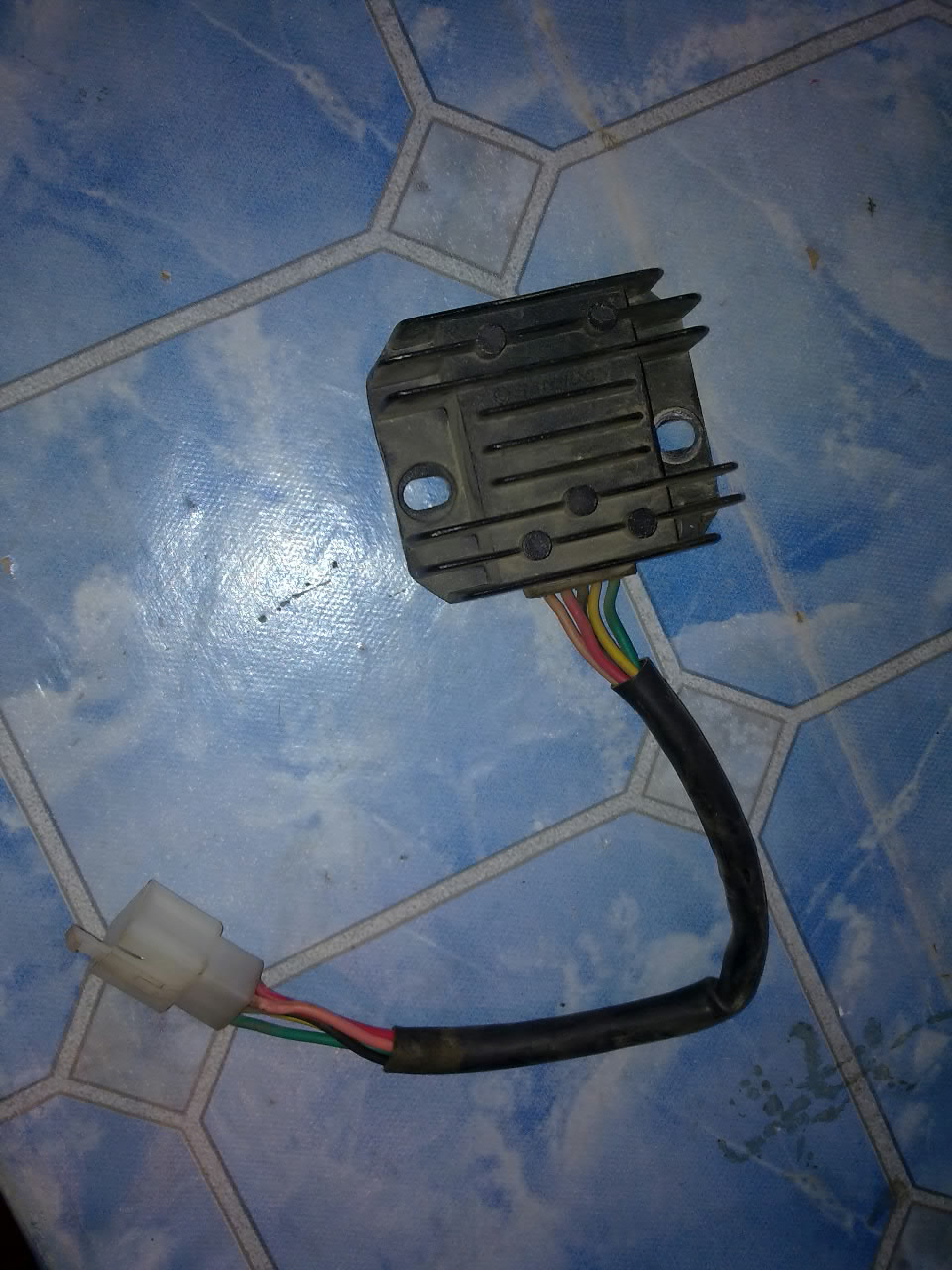

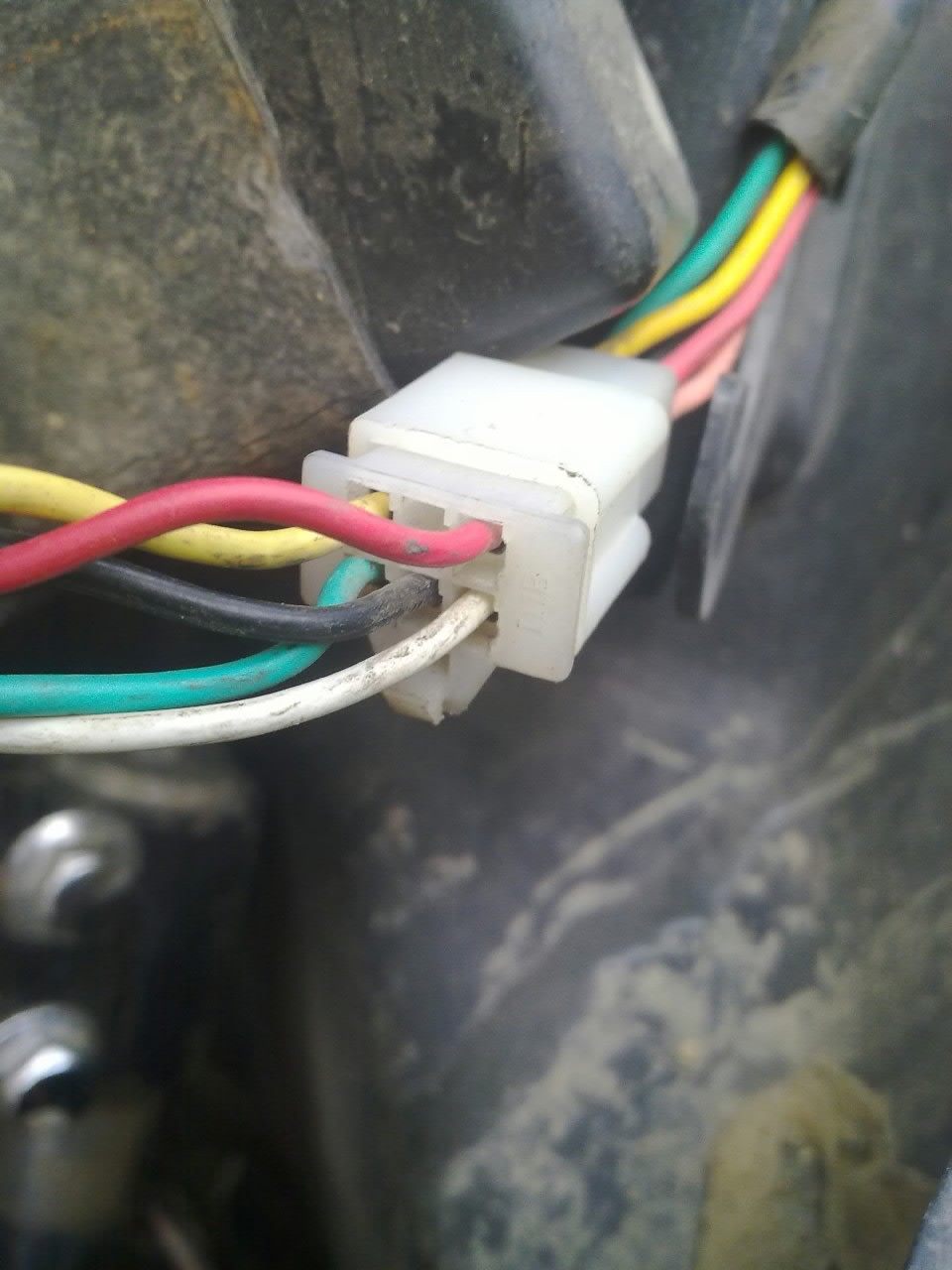

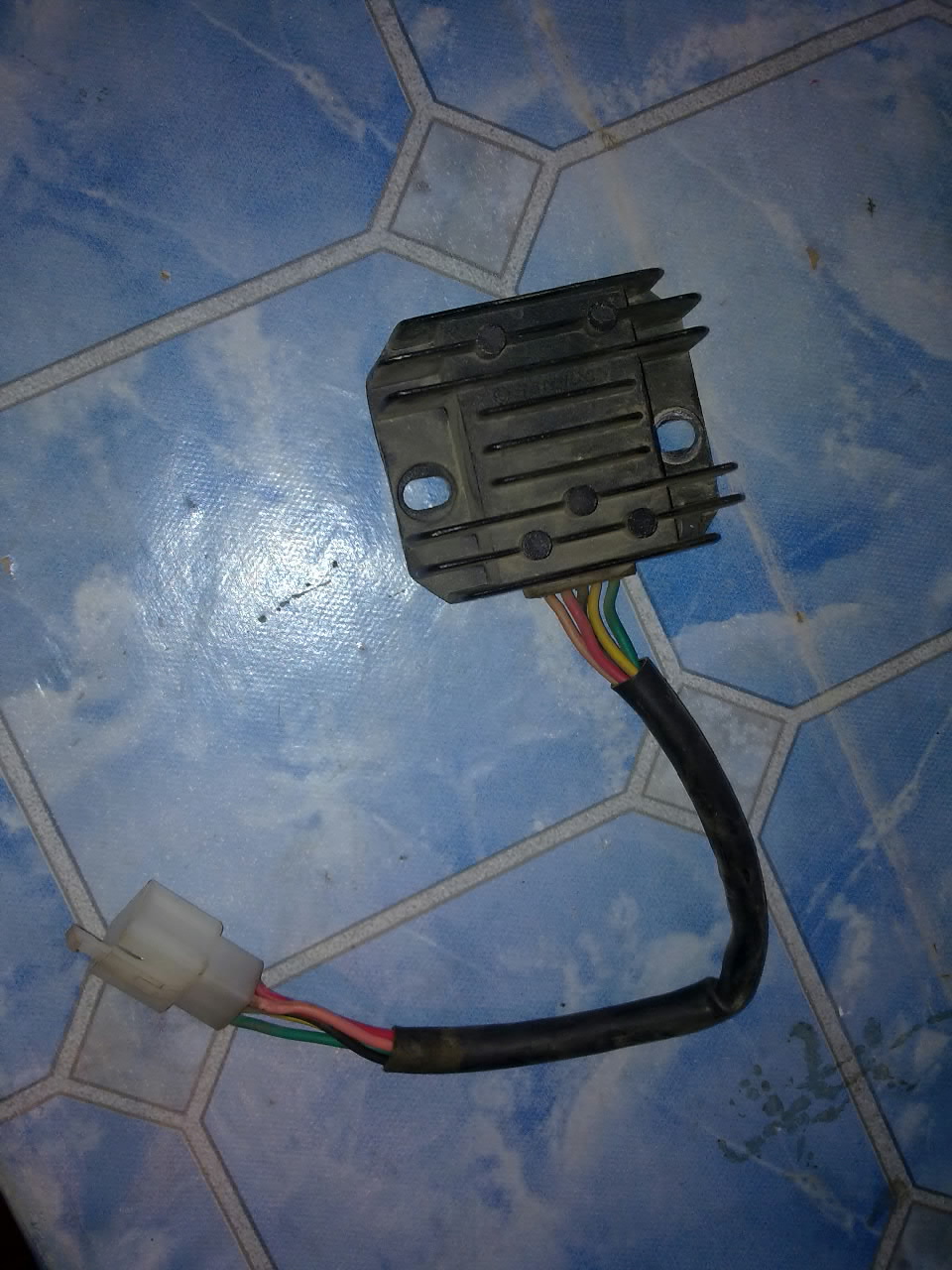

вот это и есть РН?

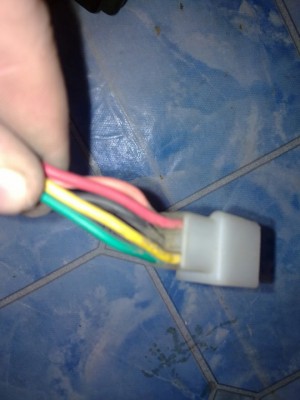

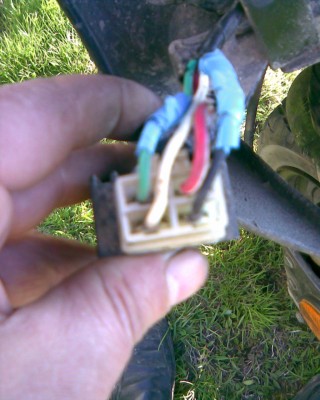

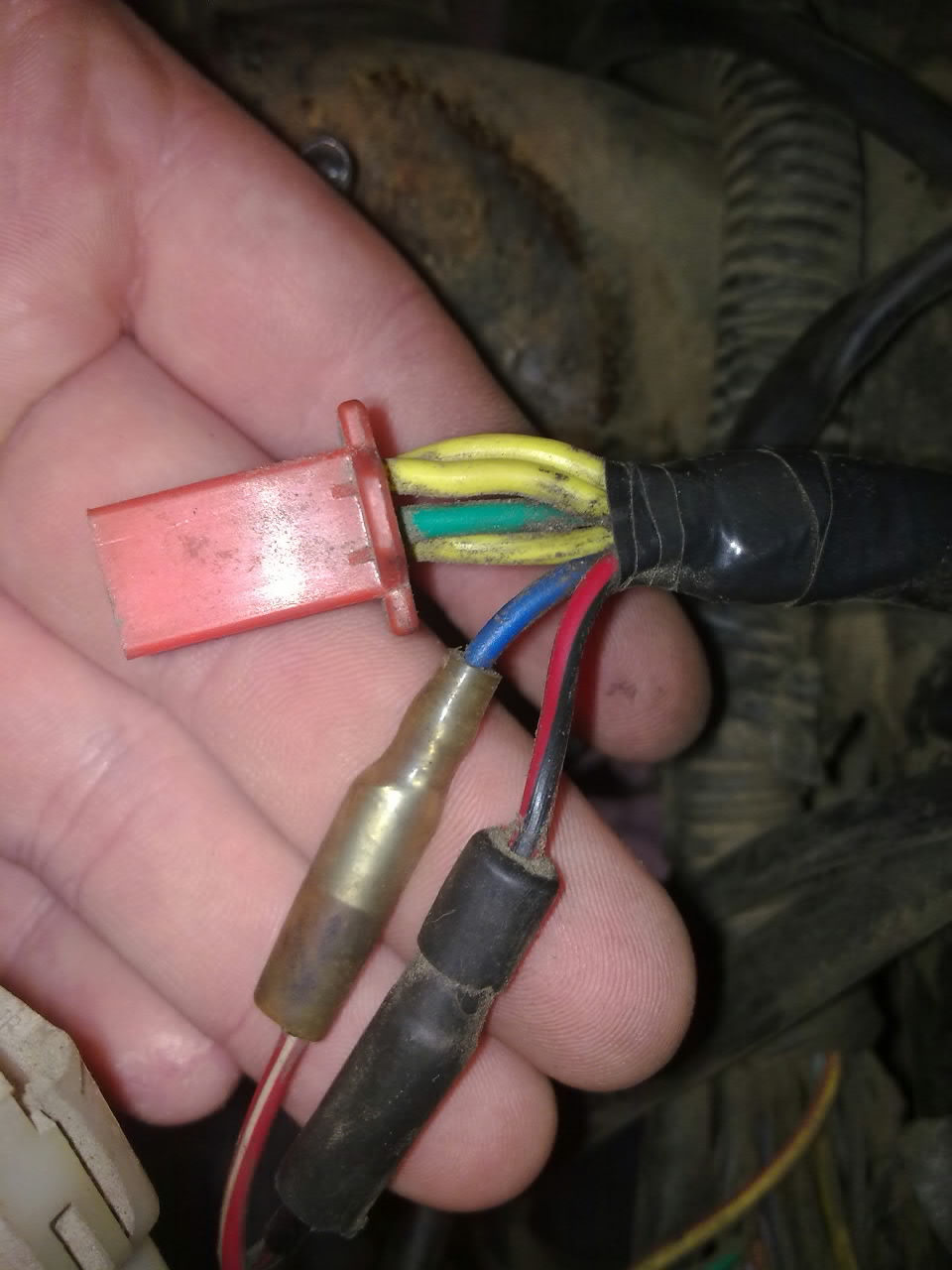

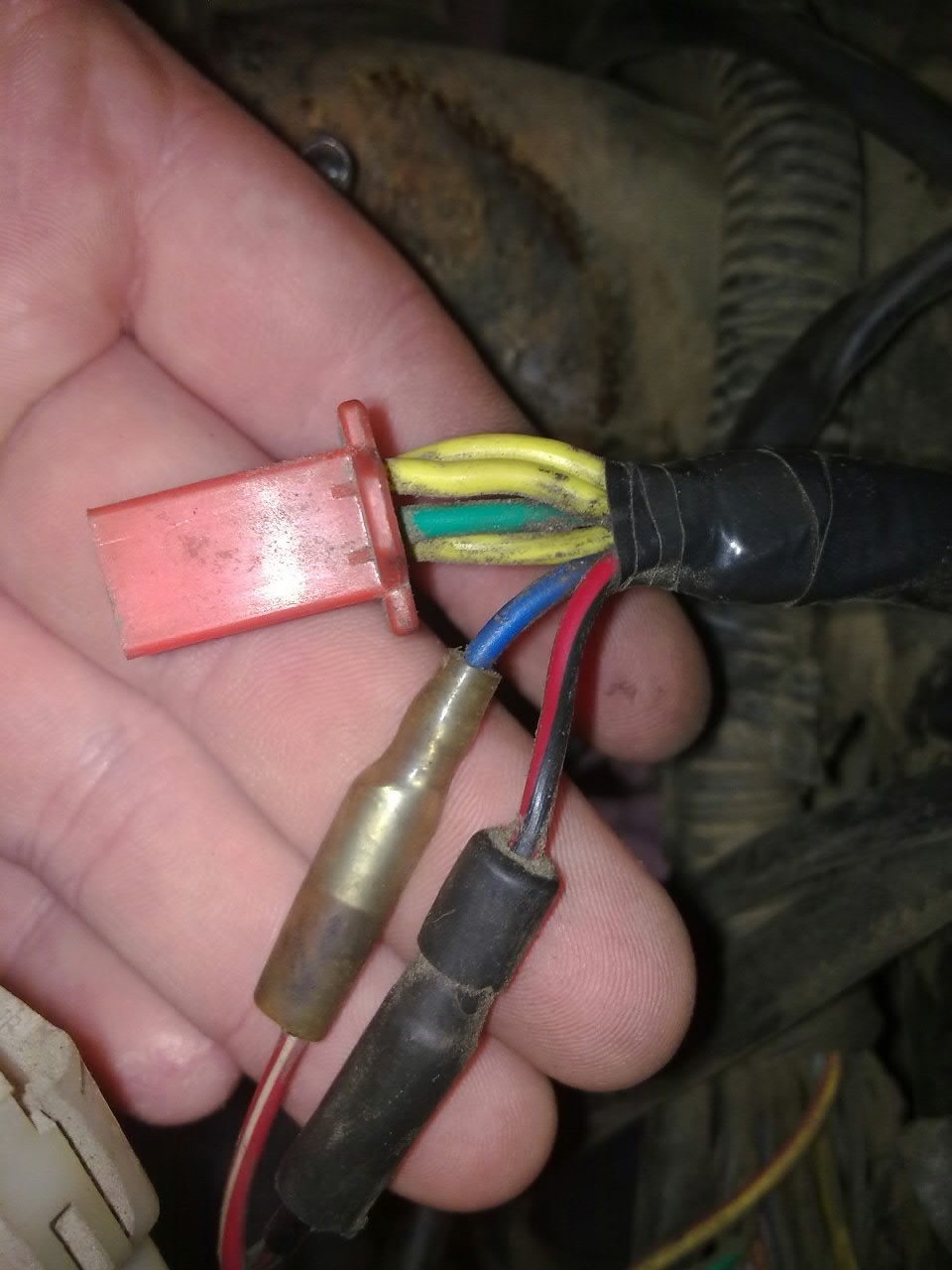

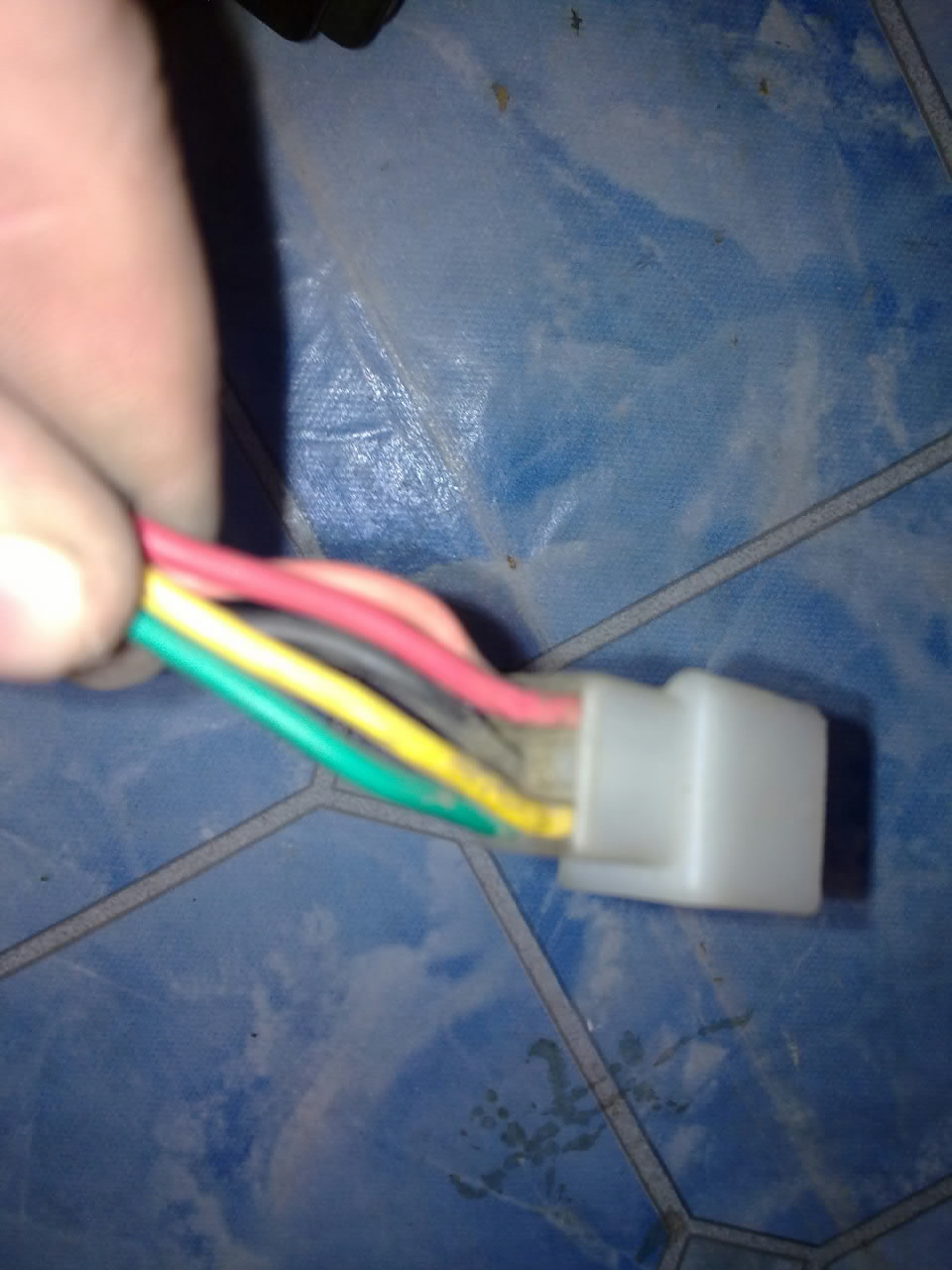

Вот разъемы,которые идут от гены

Интересное кино, РН у тебя однофазный, а гена по проводам 3-х фазный, как оно все работает??????????

funix
Если бы работало, АКБ не дохла бы.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

Преж-хоз сказал, что он РН не менял. Но я уже третий хозяин.

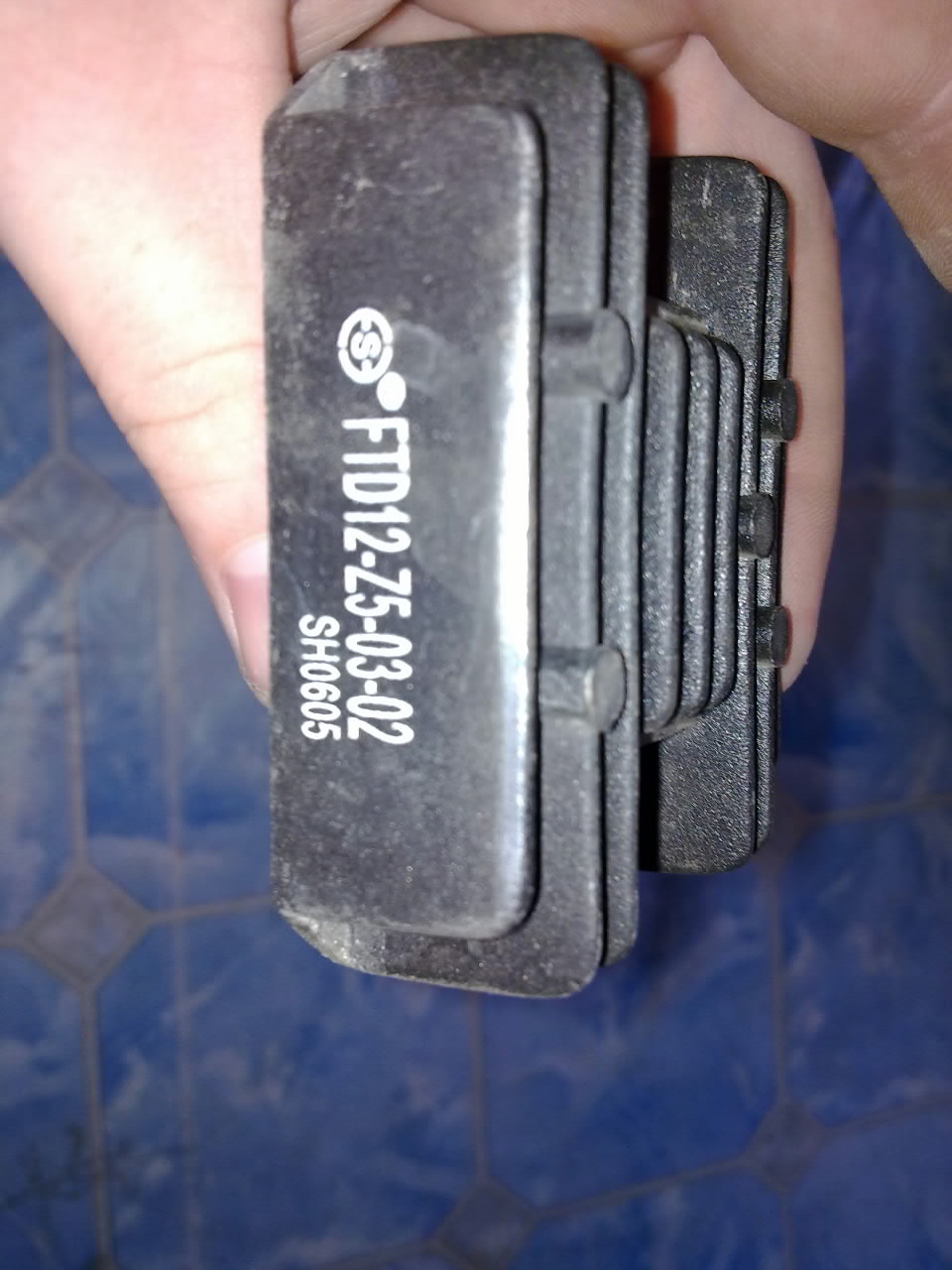

А что теперь мне делать? Ставить другой РН?

У меня стоит под передним пластиком.

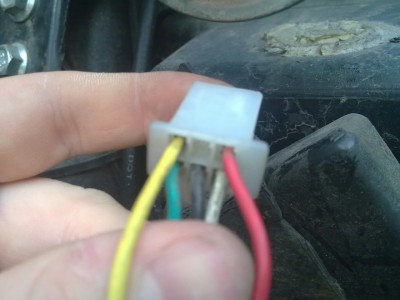

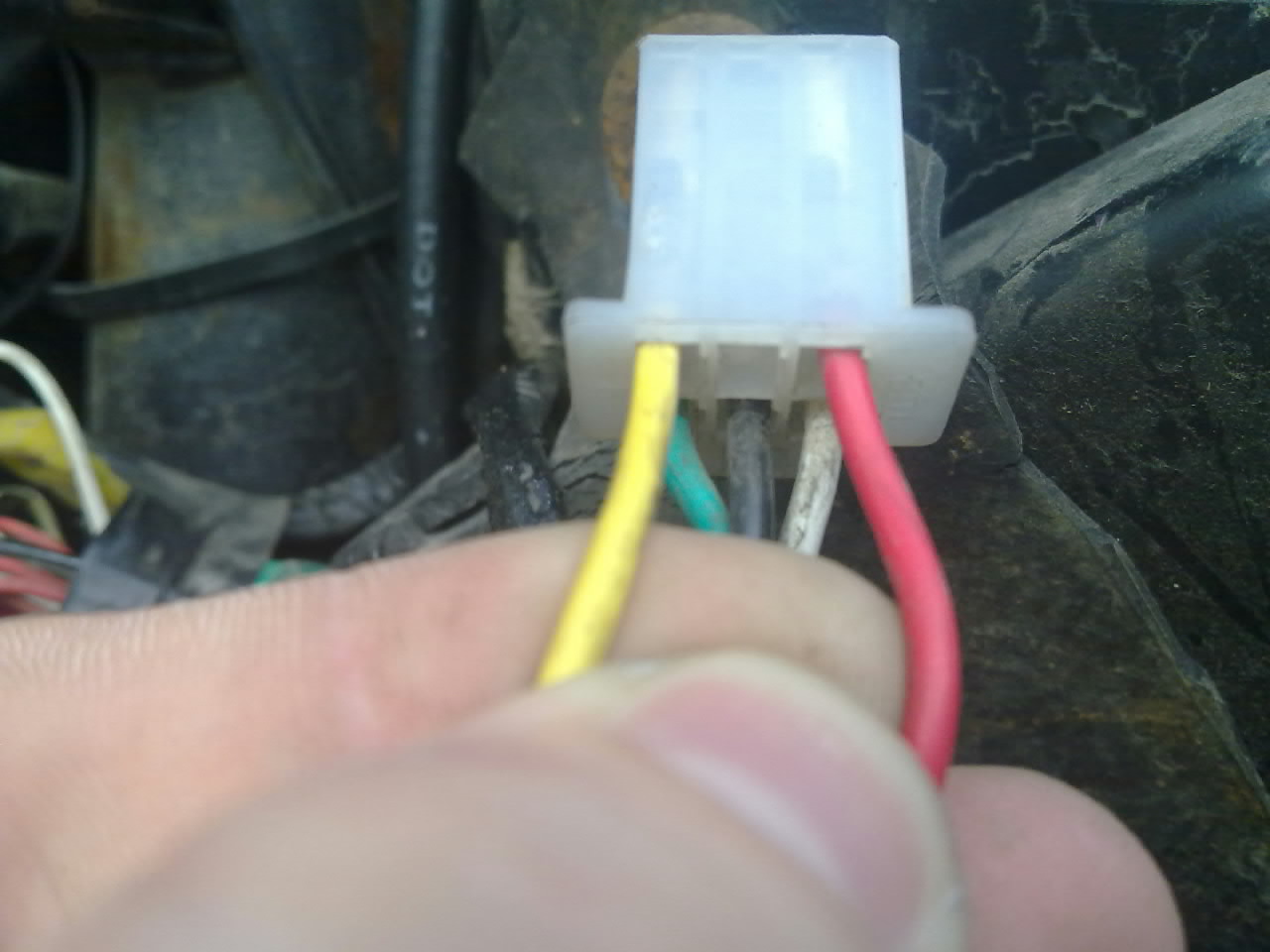

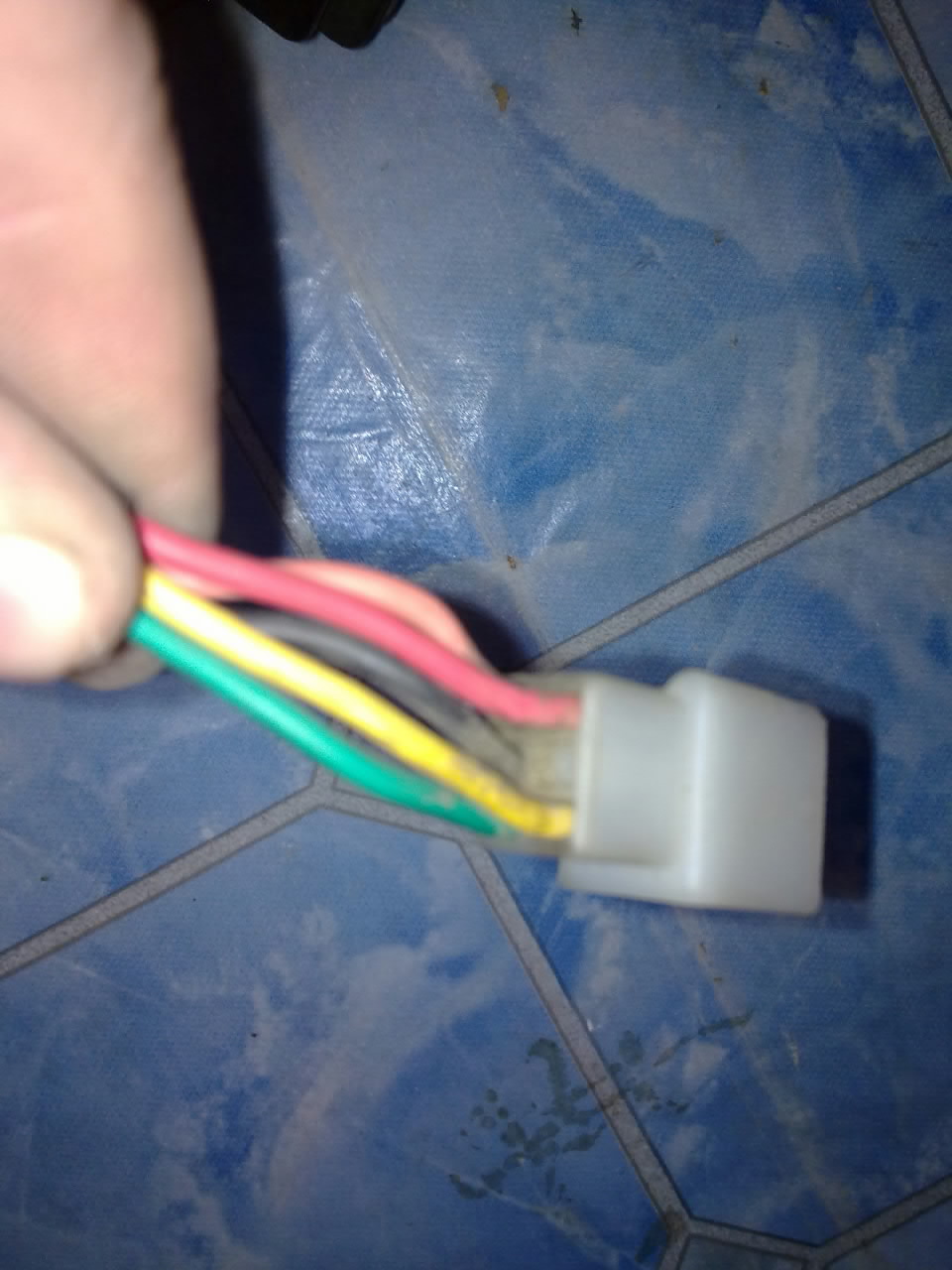

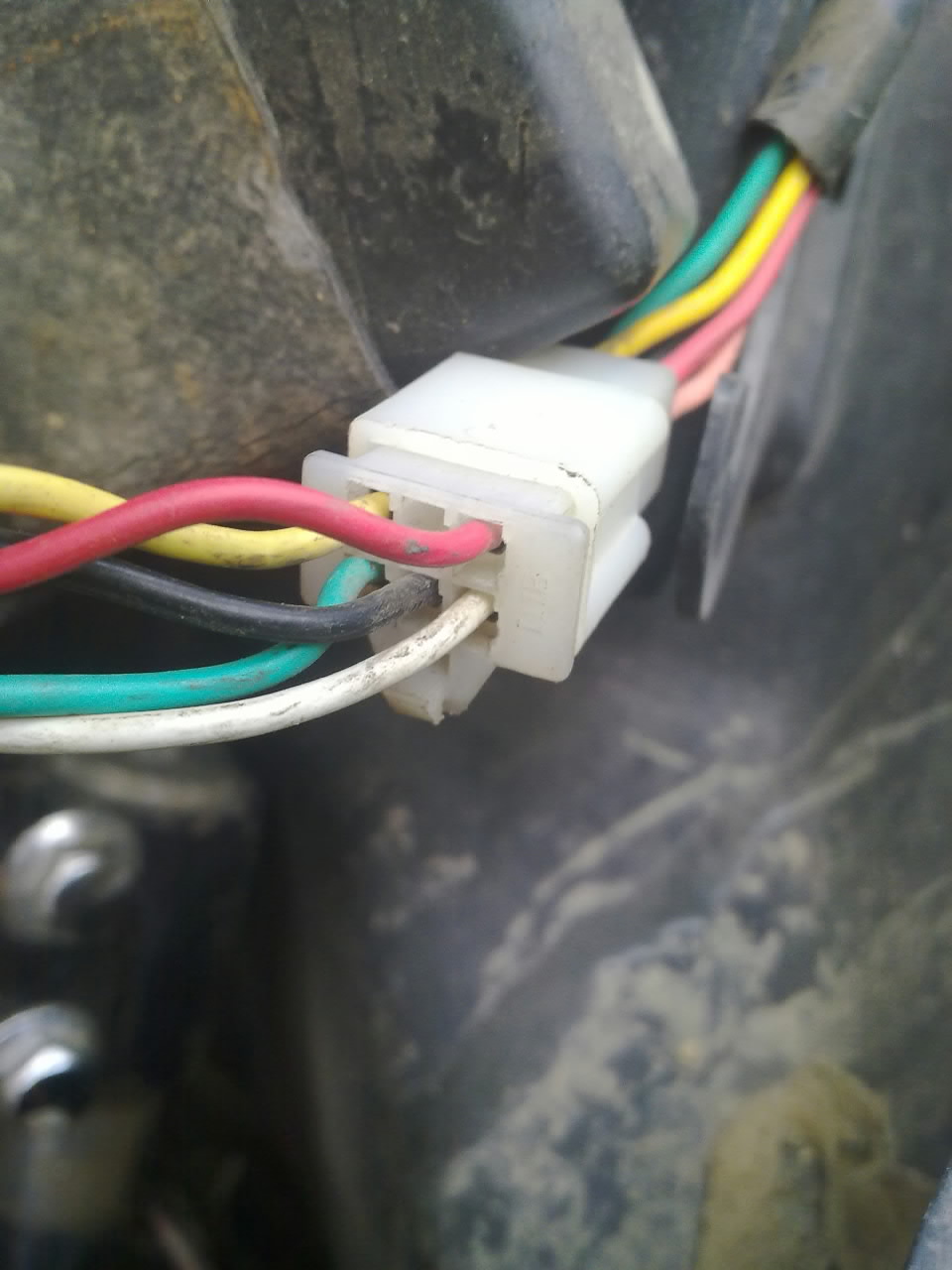

Сделай еще фотку для точности, фишка с проводами от проводки в которую РН втыкается (или цвета проводов опиши)

у меня тоже такая проблемма viper storm 150
скутер при включеных фарах сажает аккум.
если снимаю аккум.с работающего скута то фары ну очень слабо светят
и не могу понять что виновно в этом , или генератор или регулятор,
человек в этом видеоролике http://www.scoota.ru/video/565 описал пошагово как проверить регулятор
я зделал как он, но у меня чтото не получается

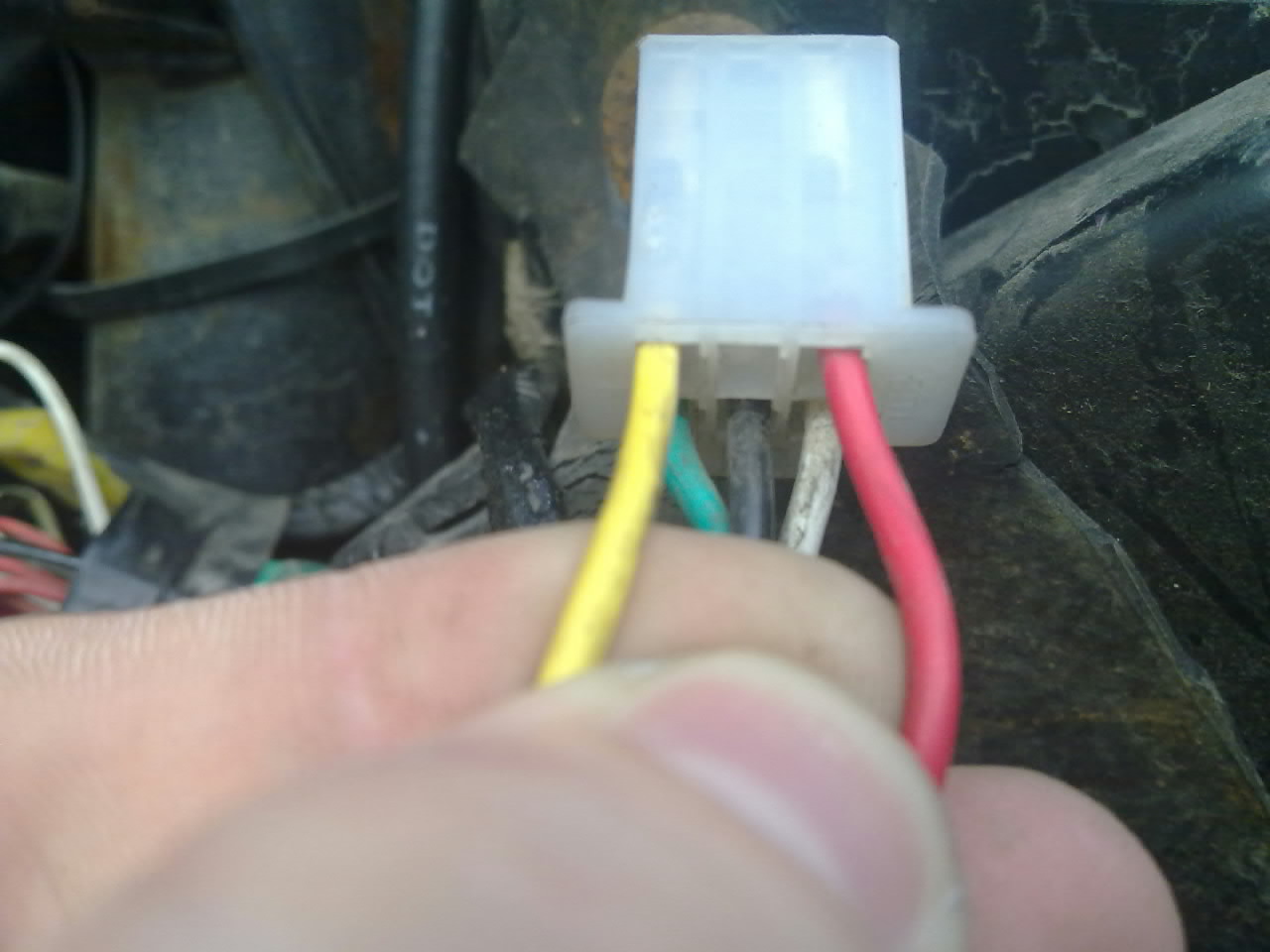

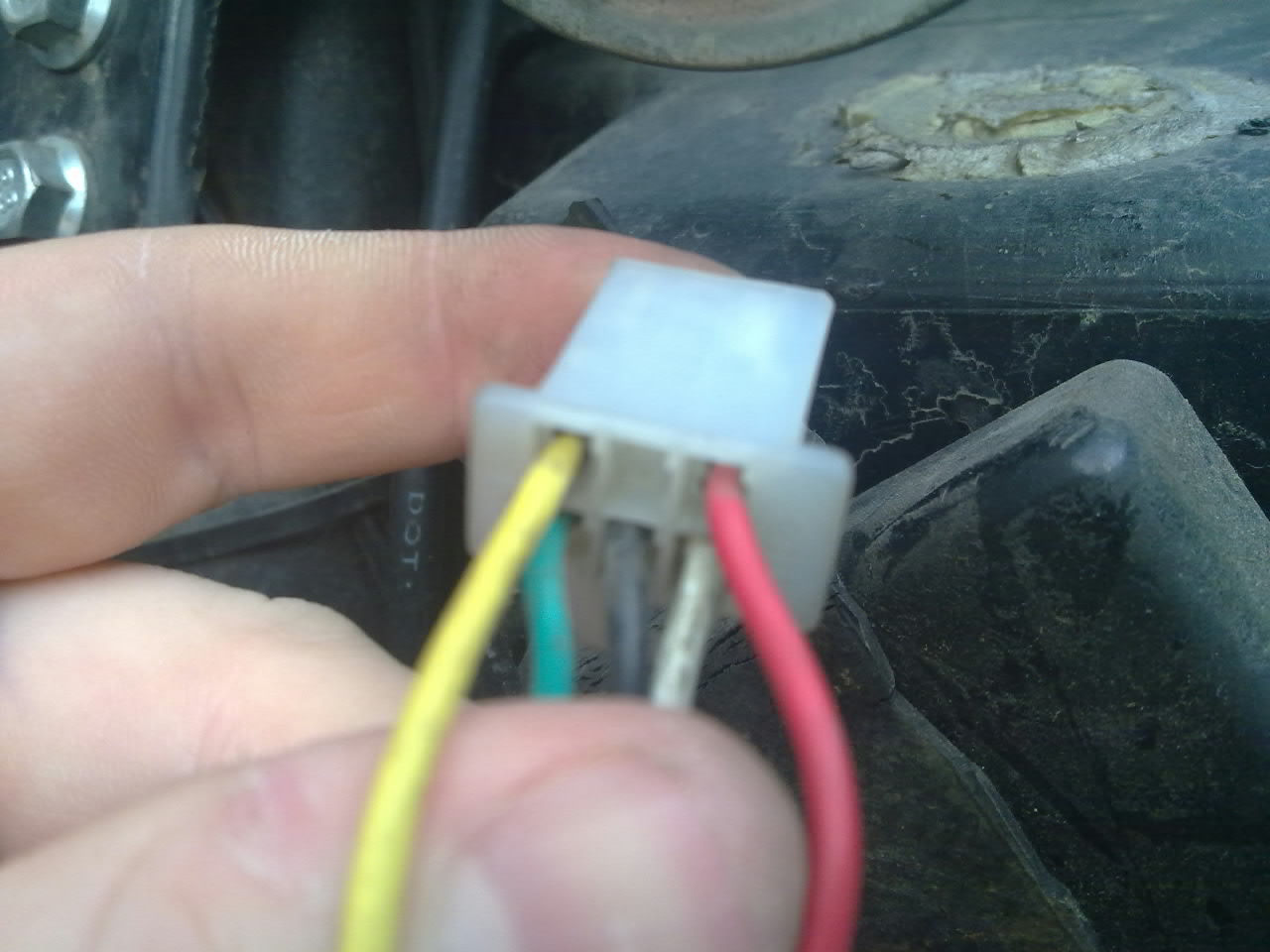

1 провод красный 2 желтый 3 зелёный 4 белый http://www.youtube.com/watch?v=6uatuB0j6pA
дальше переключив тестер на 200v зделал замеры http://www.youtube.com/watch?v=9x3oV7C8HSA у него на белом проводке было 15вольт. а у меня 0 (может из-за того что я фишку с регулятора не снял , завтра перепроверю без фишки)
дальше с подключеным регулятором http://www.youtube.com/watch?v=o0YbC1dUKXo здесь желтый даёт 4.5 а у него 0.4, а белый у меня 0 у него 0.6 ( белый провод идёт прям к генератору http://www.youtube.com/watch?v=VrXpogkUjcY )

и ещё когда регулятор подключен то провода которые идут к нему сильно греются особенно желтый
кто знает как правильно проверить генератор на наличие обрывов? и как в омах проверить сколько ом норма для катушек ?
посоветуйте знающие люди . спасибо!

На сколько помню 4 провод зеленый на 4т или черный на 2т и однозначно минус.
Вариант второй, на буржуйских скутерах может быть все подругому, незря тебе модель РН сказали. На китае встречаются 2 типа одинаковых РН, а может это одно и тоже, но вот подключение у них разное, такое замечено на 2т и 4т и только 4 контакт минус на обоих.

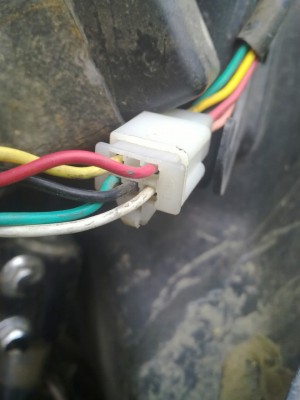

Вот распиновка 2т РН снятая с моего скутера.

1 зеленый вход ~ 2 красно-белый выход + 3 белый питание регулятора 4 черный -/масса
Все так с завода и соответствует электросхеме.
На 4т полтосах все нетак.

У меня без аккума тоже еле светит, когда набирает высокие обороты светит более менее ярко.

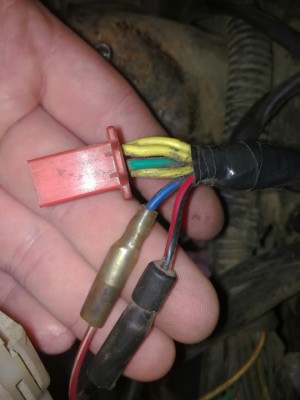

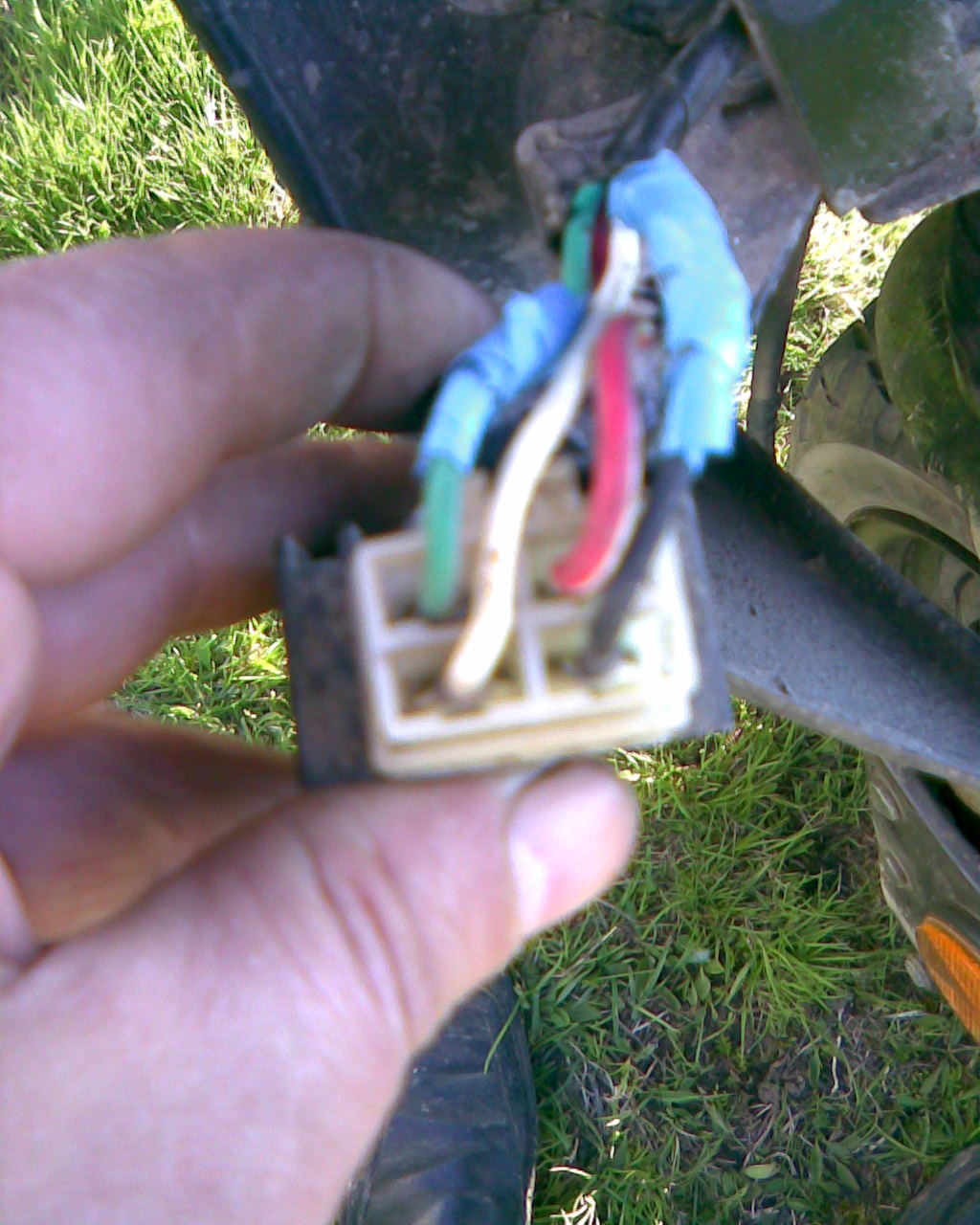

А у меня фишка с пятью проводами

Ну чтож, из этого видно что генератор неуставной. №-и желтых означают 3-и фазы, а проводка и РН однофазные.
При таком раскладе, даже если 2-е фазы правильно подключены на белый и желтый, генератор работает на 66%, так как одна фаза не используется. Вот он и нехват. В ощем нужно или реле 3-х фазное и правильно подключить, или генератор однофазный.

Hayabuzza
Покупай трёхфазный регулятор и переделывай проводку.

_________________
Попытка прочесть книгу, не открыв её - обречена на провал.

Ок! Куплю 3-х фазный РН. Как проводку нужно переделывать?

всё моя проблема решена покупкой нового реле-регулятора.

да просто, 3- желтых с гены на 3-и желтых РН, красный с РН на красный, зеленый на зеленый, если черный останется его с красным соедини. Придеться добавить 1 провод с колодки гены до РН.
