 Заголовок сообщения: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 17:36
Не в сети
Наблюдатель

Зарегистрирован: 23 дек 2012, 17:04
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: ABM Flash 50cc

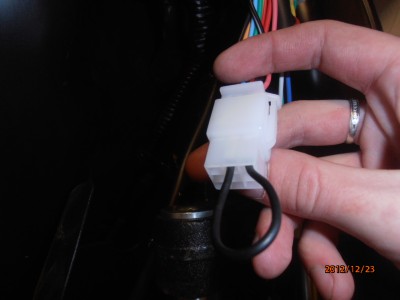

Начал разбирать новый китайский скутер ABM Flash 50cc. Под клювом нашел не подключенный ни к чему 9 контактный разъем (штекер-папа мама) с 8 проводами.
Цвета (розовый, черно-белый, голубой, красный, красно-желтый, оранжевый, зеленый, черный). При чем с др. стороны разъема стоит перемычка между розовым и черно былым проводом. Вопросы:
- что это за разъем? (либо что к нему можно подключить)
- зачем перемычка между 2-мя проводами (розовым и черно-белым)?


Вложения:
PC230025.JPG [ 264.07 KiB | Просмотров: 7434 ]
PC230022.JPG [ 277.96 KiB | Просмотров: 7434 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 17:53
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 24 авг 2011, 03:31
Сообщений: 3807
Откуда: Гагарин - родина Ю.А.Гагарина
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 3
За дальнобой 2-й степени. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1)
Скутер: Большой красный.
Стаж: с детства
Этот разъём нужен для подлючения сигнализации. Перемычка установлена вместо исполнительных контактов сигналки.

_________________


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 18:51
Не в сети
Наблюдатель

Зарегистрирован: 23 дек 2012, 17:04
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: ABM Flash 50cc
Большое спс за столь быстрый и четкий ответ. Но насколько мне по различным видео мануалам для установки сигнализации ясно, используются ну ни как не 8 проводов пример:
http://video.yandex.ru/#search?text=%D1 ... hTspUXI%3D (взято 4 провода)
куда остальные девать? :)


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 19:02
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 24 авг 2011, 03:31
Сообщений: 3807
Откуда: Гагарин - родина Ю.А.Гагарина
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 3
За дальнобой 2-й степени. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1)
Скутер: Большой красный.
Стаж: с детства
Сигналки бывают разные. Но чтоб не гадать - нужно найти схему электропроводки своего скутера и по цветам проводов разобраться какой куда.

_________________


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 19:32
Не в сети
Наблюдатель

Зарегистрирован: 23 дек 2012, 17:04
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: ABM Flash 50cc
В том то и проблема, что принципиальной схемы для этого скутера нету, точнее, нету в книжке тех. обслуживания и эксплуатации, которая шла единственная вместе со скутером, а аналогичные схемы для китайских 4-х тактных скутеров не подходят, проверил уже штук 5, имеется в виду по цветам (китайский мотопром удивляет по отсутствию стандартов на цвета проводов, хотя чему тут удивляться) Проблема в том, что новый скутер не охота разбирать дальше, чтобы прозвонить мультиметром, что откуда да куда. Но, по ходу, без этого не обойтись. Еще раз спасибо.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 19:43
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 окт 2010, 06:21
Сообщений: 2570
Откуда: Кубань
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: RACER uragan- 82сс.
Стаж: ***
sonic64
У тебя стоит сигнализация? Щас посмотрел схему своего. На сигналку идут аж 9 проводов. Если у тебя сигналки нет, то в разьем ставиться перемычка, что бы мог запускать и глушить двигатель как положено. Была тема об этом, ребята убирали сигналку, и ставили перемычку.

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 20:01
Не в сети
Наблюдатель

Зарегистрирован: 23 дек 2012, 17:04
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: ABM Flash 50cc
Пока сигнализации не стоит, собираюсь ставить и как раз натолкнулся на данный пучок не подключенных проводов..было бы не плохо если бы ты скинул ссылку на данную тему, поскольку поиск по форуму не дал внятного ответа, либо запросы не правильно делал.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 20:23
Не в сети
Старожил
Старожил
Аватар пользователя

Зарегистрирован: 18 окт 2010, 06:21
Сообщений: 2570
Откуда: Кубань
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 4
За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За вклад в развитие клуба (1)
Скутер: RACER uragan- 82сс.
Стаж: ***
Вот посмотри пока тут. А я еще гляну.
search.php?keywords=%D0%A1%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D1%8F&terms=all&author=&sc=1&sf=titleonly&sk=t&sd=d&sr=posts&st=0&ch=300&t=0&submit=%D0%9F%D0%BE%D0%B8%D1%81%D0%BA
И вот.... Смотри, читай. Может узнаешь что нового. viewforum.php?f=90

_________________
"Добрым словом и револьвером, вы добьетесь намного большего.... чем одним добрым словом"
...Пишу с ошибками, читаю по слогам.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 22:10
Не в сети
Старожил
Старожил

Зарегистрирован: 18 янв 2009, 14:07
Сообщений: 7635
Откуда: 69 RUS
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 6
За дальнобой 2-й степени. (1) За полезные и полные ответы. (1) За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За статью 1-й степени. (1)
Скутер: стелс лидер-50 2т (72 cc)
Стаж: 4
Проводов на сигналке много. Минимум 4, есть перемычка - значит есть глушилка +еще 2, если есть автозапуск +2 итого 8, еще антенна и гудок отдельно подключены.
Схем много, смотри по аналогии, нетрудно догадаться что куда.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Электрика ABM Flash 50cc 139qmb
СообщениеДобавлено: 23 дек 2012, 22:47
Не в сети
Наблюдатель

Зарегистрирован: 23 дек 2012, 17:04
Сообщений: 7
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: ABM Flash 50cc
Всем большое спасибо. Тема закрыта!
