HUNTER
Выше по теме выложен мною файл, там это расписано.download/file.php?id=5445

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“

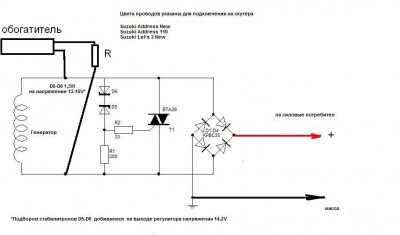

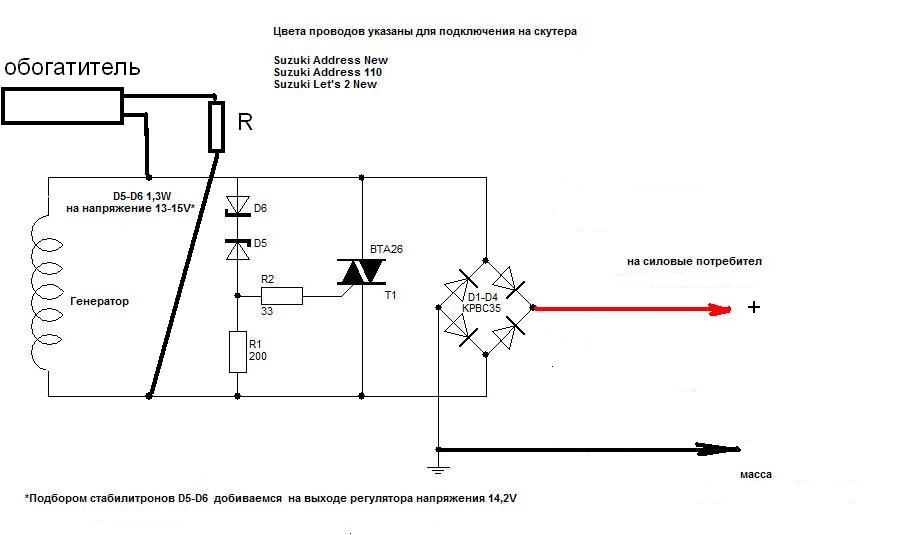

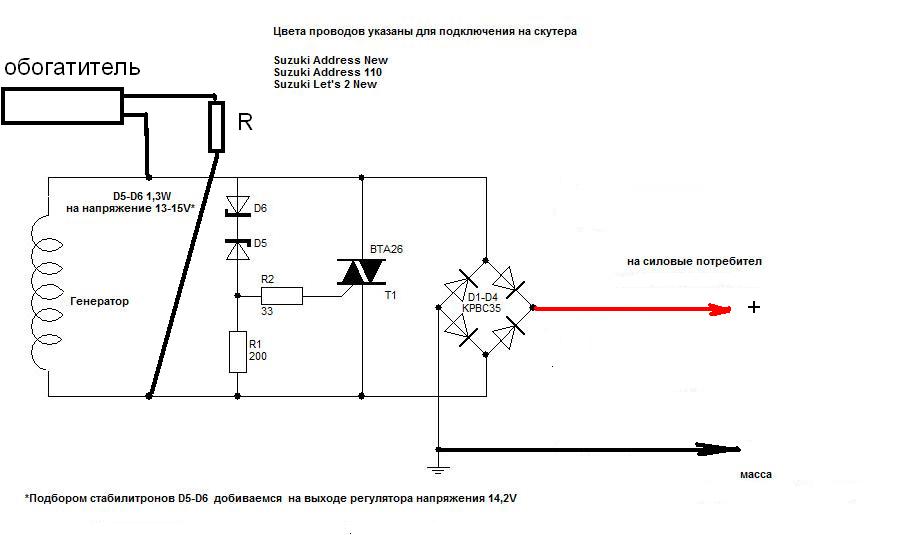

Резюка не было изначально, если подобрать, то на сколько? А если от постоянки запитать богатитель, через замок? Прочитал всю ветку, склоняюсь к перемотке, без фанатизма. Увеличить сечение проводника и на пару витков каждую катушку, затем релюх от 150-ки, хуже чем есть точно не будет! Буду искать проволоку и перематываться.
Хорс, я видел, спасибо! Вопрос в том, что там пять катушек, а у мну шесть! Сколько витков тогда должно быть на каждой? Общая длина останется 10 метров и сечение 1,8 мм, просто намотать на шесть одинаково и всё?

_________________
Любая техника в руках дурака - это всегда кусок железа...

Ты на длину провода не смотри(она только для приблизительного ориентира нужна,сколько провода брать),роль играет только количество витков(напряжение) и диаметр провода(ток).

Действительно, определённое сечение провода оказывается достаточным для определённого тока, но слишком маленьким для большего. Но нужно осознавать, что максимальный отдаваемый ток зависит от мощности генератора, складываемой из частоты вращения, потерь, магнитным потоком от ротора, итд. Это я к тому, что не надо переусердствовать, 2мм провод ни к чему, из-за него может влезть меньше витков.

_________________

какой диаметр оптимальный ?

_________________
Если вы не можете сделать это сами или не в состоянии купить , значит вы можете без этого обойтись

На 20-30% больше исходного. У меня на гене диаметр 1мм, значит 1,3мм. Провод ПЭВ или ПТВ. 60 витков на катушке.

_________________
Любая техника в руках дурака - это всегда кусок железа...

А кто-нибудь может скинуть фотку 3-х фазного генератора от кубатуры, и сказать сколько магнитов стоит в якоре. А то интересно получается у 1Ф от полтинника. У него 8катушек через 45гр и восемь магнитов опять же через 45гр. Ну ни как не выходит сдвиг по фазам, как не комбинируй, во всех катушках получаются одинаковые полупериоды с одинаковыми по времени фазами. А вот как в 3-х фазном гене на кубатуре обстоит ситуация. Боюсь, что там однополупериодное выпрямление с общей землей и обмотки соединены в звезду.
А мощность больше снимают за счет того, что катушки разделены по плечам выпрямителя, что позволяет намотать катушки более тонким проводом, но большее число витков. И из-за меньших токах меньше падение напряжения на обмотках генератора и диодах моста.

Ижевский 3ф

_________________
„Изучай правила, чтобы знать, как правильно их нарушить.“
„Мир несовершенен, поскольку мы несовершенны.“

Намотаны звездой, центр на корпусе не сидит, проглядел более 50-ти схем. 3-х фазка реальная судя по схемам.
Есть нормальные генераторы но зажигание от постаянки и датчик хола. На остальных принцип катушки-магниты непонятен абсолютно, какая то пародия.

и я так понимаю, что количество витков имеет смысл увеличить (до заполнения каркасов) , чтобы снять максимально возможную э.д.с. ?

_________________
Если вы не можете сделать это сами или не в состоянии купить , значит вы можете без этого обойтись

Я так понимаю нужно определить и кол-во витков и толщину провода, так как если мы увеличим ток, то и сечение провода нужно увеличить и подбирать или расчитывать(как) кол-во витков

_________________
Ремонт скутеров в Архангельске.

Обьясняю вновь прибывшим. Изначально перемотка расчитана, на стандартные каркасы, то есть выкидываем регулирующую обмотку и у нас освобождается место на каркасе чтобы силовую намотать проводом толще, можно и до полного заполнения, может быть так и получится, но надо учитывать некоторые факторы, более толстый провод хуже снимает эдс (не будем придираться к терминам) поэтому на 2-5 витков больше чем в стоке силовая, что бы снять тоже напряжение что и было, и еще 2-5 чтоб прибавить напряжение для ХХ, и второе большое увеличение напряжения на выходе будет гаситься регулятором методом шунтирования в данном случае замыканием, поэтому чем выше напряжение на выходе тем сильнее будут греться генератор и регулятор, это уже не макдино это генератор , нельзя переусердствовать, на вскидку от 2 до 5-10 витков надо прибавить на каждую катушку, вряд ли кто расчитает правильно.

ПС генератор выдает ток характеризующийся частотой, напряжением и мощностью, ток на выходе мы никак поднять не можем, поднимаем мощность и напряжение.
Ток потребляет нагрузка, увеличивая мощность нагрузки увеличиваем и потребляемый ею ток.

А кто сказал, что сечение проводника катушек мы не можем посчитать. По моему все давольно просто. Нам необходимо прикинуть какова будет величина ЭДС на ХХ после перемотки(для примера возьмем 15В), ее можно прикинуть взяв за основу показание старого генератора и повысить это значение пропорционально увеличению витков. ЭДС нас интересует без стабилизации. Затем нас интересует суммарная нагрузка, которую будет тянуть генератор,пускай это будет 60Вт.Прибавим к ним сопротивления проводов, диодов и т.д. еще 12Вт, и того 72Вт. Тогда ток, который нам необходим , чтобы тянуть эту нагрузку равен 72/12=6А
Остается выяснить, каким должно быть сопротивление обмотки, чтобы протекание через него ток величиной 6А, падение на нем было 2В (снижение с 15 до 13В). Это сопротивление равно 2В/6А =0.33Ом, зная, что у нас длина проводника 10м, удельное сопротивление меди 0,0189 Ом*м/мм кв. , получаем сечение проводника 0.33/10м/0,0189 =0.57 . Но протекающий по обмоткам ток в свою очередь вызывает такое паразитное явление , как индукция, снижающая индукцию магнитов, по этому приходится вводить поправочный коэффициент, определяющий КПД нашего генератора. Предположим, что он равен 0.5 . Тогда сечение нашего проводника должно быть не менее 1,2 мм кв, или его диаметр 1.3мм.

Можно более точно рассчитать все эти параметры, например:
1. на основании общего числа витков старого генератора и его ЭДС на ХХ можно прикинуть величину ЭДС одного витка. Можно предположить , что и у новой обмотки будет практически такой же ЭДС при техх же оборотах двигателя.
2.Затем измерив геометрию полюсов, можно посчитать , сколько на нем уместится витков провода определенного сечения. Отсюда мы найдем длину прводника и число витков.
3. Получив параметры по пп.1-2 можно найти ЭДС на ХХ для нового генератора и падение напряжения под нагрузкой.
Забив в Exel один раз формулы для рассчетов, можно меняя сечение проводника получать разные результаты , пока не дабъемся нужного результата.
Конечно рассчеты несколько приблизительны, но дают вполне приличную точность. Например, мы не учитываем индуктивное сопротивление обмоток, также можно более точно посчитать или померить сопротивление выпрямителя и проводов.

И еще. Давайте перестанем называть наш генератор магдино. Этот термин применим к системам, которые одновременно являются и генераторами и двигателями. Само слово состоит из двух (магнето и динамо).
