 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 17 сен 2009, 19:25
Не в сети
Наблюдатель
Аватар пользователя

Зарегистрирован: 14 сен 2009, 17:42
Сообщений: 6
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: ABM Storm SL
Стаж: 1 год
Был сегодня в АВТО магазине,цены просто пи*дец,датчики стоят не дорого,но не все,дросельная заслонка вместе с датчиком стоит 1000р.(весь блок довольно большой,в высоту и ширину 10*10 см),датчик расхода воздуха 500р.,бензонасос со стабилизатором давления 1000р.,самый простой блок управления с 85-ю контактами стоит около 2000р.,сам программатор тоже стоит около 2000р.,(ну понятно что 85 контактов нам не надо,в прошивке БУ придётся штук 50 убрать),форсунка 500р. *JOKINGLY*
Минимум 6000р надо на всё это барахло, ещё плюс много работы по установке и настройке :'(
Такчто думайте сами надо вам это или нет.
Мне уже не надо.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 17 сен 2009, 21:56
Не в сети
Опытный
Опытный

Зарегистрирован: 18 апр 2008, 12:36
Сообщений: 926
Откуда: УрФО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За тех. помощь 2-й степени (1)
Скутер: Honling QT9, 150сс
Вероятно все же есть еще датчик температуры воздуха, иначе бы сильно плавал состав смеси. Датчика давления может и не быть для упрощения - в итоге получается система, которую я описал выше, как наиболее упрощенную, она использует для работы трехмерную таблицу циклового наполнения в зависимости от оборотов и положения заслонки. Вот :)
Krishna, а что из себя представляет бензонасос - он электрический?
Продаются ли они для Раннера отдельно?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 17 сен 2009, 23:30
Не в сети
Гуру тюнинга
Аватар пользователя

Зарегистрирован: 18 авг 2008, 23:45
Сообщений: 804
Откуда: Белгород
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 3
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За инновации (1)
по факту достаточно дадчика положения дросселя или дада что лучше но чуть дороже и то нефакт и просто взять еще сигнал с дадчика наколене стокового и все!!!!!!!!!!!!!!

Больше ненада нифига!!!!!!!!

+ форсунку + насос и регулятор давления топлива......никакие лямбды и прочее нафиг вааще ненужны по факту....


все остальное если нужна экология

_________________
Кто не делает -тот не ошибается.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 18 сен 2009, 08:42
Не в сети
Новичок
Новичок
Аватар пользователя

Зарегистрирован: 09 апр 2009, 14:05
Сообщений: 98
Откуда: Украина Донецкая обл.Енакиево
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Sky Moto Bullet 72cc
Стаж: 4сезона/13000км
Мягко стелишь-жостко спать :) кде инжекторный скут???. Я уже давненько слежу Power за твоими творениями. жду не дождусь когда ты свой инжекторный проект завершиш... Дело не заглохло ещё???


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 18 сен 2009, 12:13
Не в сети
Опытный
Опытный

Зарегистрирован: 18 апр 2008, 12:36
Сообщений: 926
Откуда: УрФО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За тех. помощь 2-й степени (1)
Скутер: Honling QT9, 150сс
Krishna писал(а):
продаются, электрический... НО он не высокого давления (т.к. давление там не надо). я ответил на ваш вопрос?[/color]

Да, спасибо - давление там значит тот самый хитрый механический привод создает.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 19 сен 2009, 13:24
Не в сети
Бывалый
Бывалый
Аватар пользователя

Зарегистрирован: 17 ноя 2008, 15:22
Сообщений: 304
Откуда: Симбирск
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 1
За инновации (1)
Скутер: GX Flash 90сс Nexus Highway Suzuki GSX 400
Стаж: 4
VVV писал(а):
HUNTER писал(а):
Запустить танковый двигатель типа В-2 в обратку - как два пальца об асфальт! А вот В-46 уже нифигасе, стоит блокировка в ТНВД. Наблюдал как БМП-2 загорелась на марше после пуска двигателя в другую сторону, эжектор там сделан из х.з. чего, но горит хорошо. А глушится всё это дело просто - отсечкой топлива, закрыл и пипец. В крайнем случае - высшая передача и встать на тормоза. Как показывает практика если этим делом не злоупотреблять, то дизелю пофигу все обратки, разве что воздухан засирается и может прогореть (там синтетическое волокно пропитано маслом).

Позволю Вам заметить, что ВСЕ , БЕЗ ИСКЛЮЧЕНИЯ ДИЗЕЛЯ (в том числе и В-46 а также 5тд, 6тдф, УТД-20, и тд) запускаются в обратную сторону от бестолковости механника-водителя (упражнение -"Остановка на подъёме), что-то я не встречал ни в одном ТНВД этих моторчиков блокировки.Вопрос ставить инжектор на такие объёмы как 50-90 см.куб. считаю несерьёзным, это можно сделать уж тогда, когда делать больше нечего, причём затраты на качественное изготовление такого девайса будут намного больше, чем сам скутер :-|


В ТНВД моторчиков нет, а блокировка есть! Объект 172 изделие 184 в обратку не запускается, предусмотрено конструктором и проверено механиками -водителями неоднократно за время службы в горах Кавказа. И двигатель 5ТДФ наоборот тоже работать не хочет, с какой горы не съезжай, инженерная мысль, однако. Так что НЕ ВСЕ дизеля можно запускать в обе стороны, даже не спорь. Не пробовал запустить в обратку КАМАЗ или дизельный ЗиЛ?

_________________
Любая техника в руках дурака - это всегда кусок железа...


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 22 сен 2009, 10:25
Не в сети
Новичок
Новичок
Аватар пользователя

Зарегистрирован: 09 апр 2009, 14:05
Сообщений: 98
Откуда: Украина Донецкая обл.Енакиево
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Sky Moto Bullet 72cc
Стаж: 4сезона/13000км
Подкину перцу... Инжектор на "Урале" мусчина себе установил: http://www.scooter-tronix.ru/articles.php?stat=kavkvp
Вложение:
.JPG
.JPG [ 14.66 KiB | Просмотров: 12062 ]

Вложение:
.JPG
.JPG [ 27.41 KiB | Просмотров: 11831 ]

Принципиальная схема системы управления двигателем
1 - микропроцессоный блок управления;
2 - ж/к дисплей;
3 - кнопки подстройки;
4 - расходомер воздуха;
5 - датчик положения дроссельной заслонки;
6 - датчик пложения коленвала;
7 - датчик положения распредвала;
8 - вазовский коммутатор;
9 - двухискровая катушка зажигания;
10 - топливные форсунки;
11 - свечи зажигания;
12 - регулятор давления топлива;
13 - электрический бензонасос;
14 - бензобак.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 23 сен 2009, 21:47
Не в сети
Гуру тюнинга
Аватар пользователя

Зарегистрирован: 18 авг 2008, 23:45
Сообщений: 804
Откуда: Белгород
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 3
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За инновации (1)
Цитата:
Мягко стелишь-жостко спать кде инжекторный скут???. Я уже давненько слежу Power за твоими творениями. жду не дождусь когда ты свой инжекторный проект завершиш... Дело не заглохло ещё???


С таким подходом (точнее обращениями) интерес к выкладыванию разаработок так сказать фриваре пропадает быстро :)

А вооще я катался на инже, Валит лучше карба, устойчевее, злее.

Но проблема в акб, нехватало ее для стартера насоса и форсунки, дохлая она у меня
А сейчас стройка и времени нет, скорее всего зивой буду заниматься изготовлением ненаколенного готового изделия.

_________________
Кто не делает -тот не ошибается.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 24 сен 2009, 09:54
Не в сети
Новичок
Новичок
Аватар пользователя

Зарегистрирован: 09 апр 2009, 14:05
Сообщений: 98
Откуда: Украина Донецкая обл.Енакиево
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Sky Moto Bullet 72cc
Стаж: 4сезона/13000км
[quote="power968
С таким подходом (точнее обращениями) интерес к выкладыванию разаработок так сказать фриваре пропадает быстро :)[/quote]

Да я ж с юмором :) Прости если что, ну мож грубовато получилось... :-[
Радует что дело движется потихоньку.
ЗЫ: Без обид? *DRINK*


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 24 сен 2009, 10:39
Не в сети
Гуру тюнинга
Аватар пользователя

Зарегистрирован: 18 авг 2008, 23:45
Сообщений: 804
Откуда: Белгород
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 3
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За инновации (1)
Без обид.

Я если чтото говорю то делаю.

Но невсегда есть время на то чтоб делать.

Как говорят мы долго запрягаем но сато потом быстро едим.


Скутера это мое хобби щас, я больше музыкой занимаюсь домашней и нетолько.

Кстати могу разработать усилитель с сквозным кпд 96% и звучанием топ хай фая.
Для скутера
размер платки гдет 120х120х35мм мощность 2х каналов до 600 ватт :)

потребление в режиме пакоя 250 миллиампер. кому интересно обращайтесь, могну тему создать отдельную.

_________________
Кто не делает -тот не ошибается.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 24 сен 2009, 11:17
Не в сети
Наблюдатель

Зарегистрирован: 30 авг 2009, 16:11
Сообщений: 9
Откуда: Алматы
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: Нету
Сколько будет стоить такая плата?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 24 сен 2009, 11:26
Не в сети
Гуру ремонта
Гуру ремонта

Зарегистрирован: 17 май 2006, 12:37
Сообщений: 3462
Откуда: Москва,САО
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 2
За тех. помощь 1-й степени (1) За вклад в развитие клуба (1)
Скутер: Honling QT-8 (Круизер)
Стаж: 5лет
power968 писал(а):
Цитата:
Мягко стелишь-жостко спать кде инжекторный скут???. Я уже давненько слежу Power за твоими творениями. жду не дождусь когда ты свой инжекторный проект завершиш... Дело не заглохло ещё???


С таким подходом (точнее обращениями) интерес к выкладыванию разаработок так сказать фриваре пропадает быстро :)

А вооще я катался на инже, Валит лучше карба, устойчевее, злее.

Но проблема в акб, нехватало ее для стартера насоса и форсунки, дохлая она у меня
А сейчас стройка и времени нет, скорее всего зивой буду заниматься изготовлением ненаколенного готового изделия.

Думаю проблема с электрикой будет стоять на инжекторном скутере очень остро. Все -же инжектор жрет прилично электроэнергии. Недавно сталкнулся с проблемой на Ямахе Файзер с инжектором. Мотоцикл простоял около месяца без завода и сигналка и токи утечки сожрали весь заряд аккумулятора ну и видимо добили аккумуляторв. В итоге после старта с толкача получалось ехать, если обороты двигателя не опускать ниже 3500, иначе мощности генератора просто не хватало, чтобы работал инжектор. С нашим скутерным генератором думаю ситуация может быть еще хуже.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 24 сен 2009, 11:29
Не в сети
Гуру тюнинга
Аватар пользователя

Зарегистрирован: 18 авг 2008, 23:45
Сообщений: 804
Откуда: Белгород
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 3
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За инновации (1)
Смотря какая мощность нужна. От 3тыс ре до +бесконечности :-D
Если собирать это покупая в розницу детали то от 4000ре просто один канал будет стоить.

Это 4х канальная версия.


2х канальная уместиться на платке 120х120 а мож и меньше...притом она будет вааще без радиаторов работать.

_________________
Кто не делает -тот не ошибается.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 24 сен 2009, 11:31
Не в сети
Гуру тюнинга
Аватар пользователя

Зарегистрирован: 18 авг 2008, 23:45
Сообщений: 804
Откуда: Белгород
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Медали: 3
За тех. помощь 1-й степени (1) За тех. помощь 2-й степени (1) За инновации (1)
Цитата:
Думаю проблема с электрикой будет стоять на инжекторном скутере очень остро. Все -же инжектор жрет прилично электроэнергии. Недавно сталкнулся с проблемой на Ямахе Файзер с инжектором. Мотоцикл простоял около месяца без завода и сигналка и токи утечки сожрали весь заряд аккумулятора ну и видимо добили аккумуляторв. В итоге после старта с толкача получалось ехать, если обороты двигателя не опускать ниже 3500, иначе мощности генератора просто не хватало, чтобы работал инжектор. С нашим скутерным генератором думаю ситуация может быть еще хуже.


Нет у меня просто акб нехватало для старта а с ноги он непускаеться нормально так как софт неоткатан был.

С большего акб заводился с пол тычка.

_________________
Кто не делает -тот не ошибается.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: простой инжектор своими руками из подручных средств?
СообщениеДобавлено: 17 ноя 2013, 14:26
Не в сети
Новичок
Новичок

Зарегистрирован: 19 ноя 2012, 13:32
Сообщений: 53
Поблагодарил: раз(а)
Поблагодарили: раз(а)
Скутер: UMC QT49-12F
Стаж: 2
Зачем велосипед изобретать! Из Китая купить и поставить от 6 до 9000 руб комплект. Есть аж два варианта: Первый http://rutaobao.com/pages/item_detail.a ... %8E&mode=2 там выбираешь кубатуру возможно от 100 сс до 250 сс только читать ВНИМАТЕЛЬНО НАДО! Там отдельно продаются переходники под диаметр вашего впускного коллектора и провод для ПК нужно докупить. Этот EFI вообще самонастраивающийся.

Вариант Два: ( на форуме уже писали )http://rutaobao.com/pages/item_detail.aspx?ItemId=ZC4VJNAlYeGQwlcvtWakTg%3d%3d&Nick=ecotrons2010 этот от 50 сс до 100 сс без ПО работать не будет!!!!!!!!!! И придется снимать ЦПГ что бы посчитать кол-во зубьев на распредвале без отого нормально работать не будет.

Первый более простой на мой взгляд. В нем нет отдельного насоса а предлагается насос-форсунка но для 50 сс он не подойдет. На 150сс работал идеально. С запчастями тоже проблем нет, можно все купить по отдельности. Еще маленькая хитрость все это есть на ............com. и дешевле http://item.taobao.com/item.htm?id=1483 ... 015342.0.0 считайте сами Юань = 5,60 рубля. Если с китайским языком проблема :) то ищите посредника в VK они брали 5% сейчас вроде 10%

Ну а это совсем для ленивых STELS Trigger 125 SM EFI инжектор на нем стоит DELPFI MT 05 но с погружным насосом и тоже Китайского производства. Вот картинка.
Вложение:
view.pic.jpeg [ 110.68 KiB | Просмотров: 10807 ]

А это ссылка на мануал к DELPFI MT 05
http://huntermotorcycles.com.au/dealer/ ... Manual.pdf

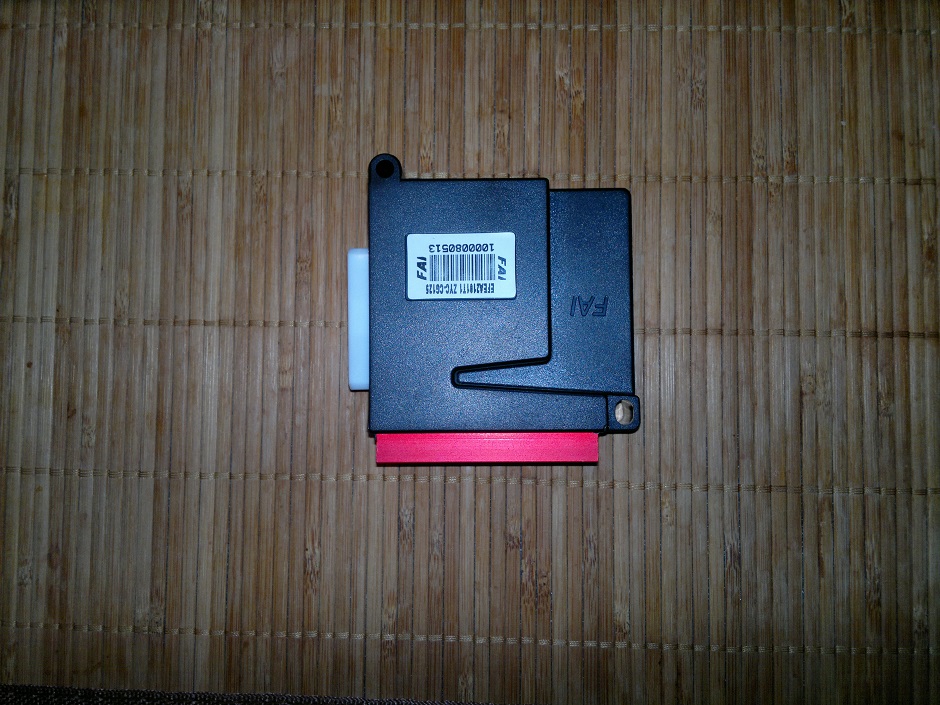

Вопрос к коллегам? Как протестить блок управления EFI (на картинке ) а то заводится перестал.
Вложение:
2013-10-21-150.jpg [ 459.89 KiB | Просмотров: 10806 ]
Вложение:
2013-10-21-149.jpg [ 267.78 KiB | Просмотров: 10806 ]
